探讨交换机的Vlan设置技巧，解决单线复用中的问题，通过三个不同型号交换机的实际演示，传授实用方法。【网络乐趣系列第10期】
简介：
嗨，各位朋友，我是致力于填补空缺的爱好者旋律果子，我专注于研究网络技术领域。
视频更新已经有一段时间了，近期我主要在为客户进行网络规划工作，并且与多家供应商进行沟通协调家用/商用3种交换机操作演示：交换机Vlan配置，单线复用填坑，这主要是为了给粉丝们带来更多福利。比如，若您打算购买ac+ap等设备，尽管在京东上已经看好了价格，我们仍能提供更加优惠的报价，同时您也能享受到官方的售后服务。此外，我还曾前往上海和杭州，在那儿遇到了健康码变黄的情况，逗留了较长时间，差点无法返回。目前已基本完成忙碌的工作，接下来将继续为大家填补空白，这还是我首次公开亮相，或许需要一段时间的适应，还请大家多多点赞给予支持！现在，让我们正式开启今天的分享内容。
第九期内容详细介绍了多种Vlan单线复用的实施方法，并对相关原理进行了阐述，形成了一套完整的解决方案。之所以没有制作操作步骤的视频，主要是为了教会大家捕鱼的方法。然而，后来许多粉丝反馈，虽然掌握了理论知识，但在实际操作交换机时却遇到了配置难题。
本期节目将详细介绍配置细节，并通过几个交换机实例进行演示。若您尚未阅读第9期内容，请先查阅第9期，以便跟上后续的讲解和图纸展示。（相关链接：组网知识普及：Vlan、单臂路由、网管交换机、多业务单线复用（中））

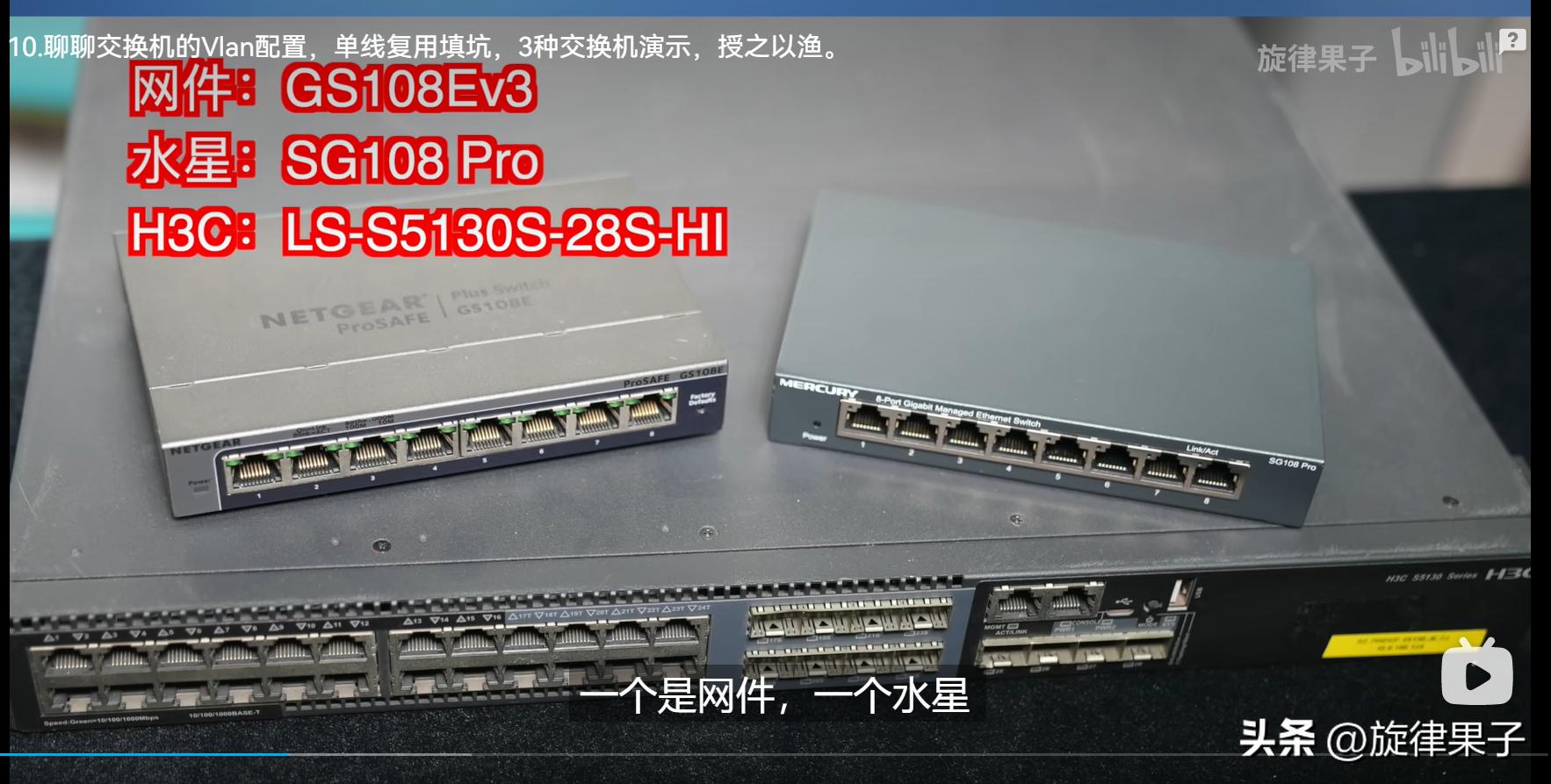

本期内容依旧旨在传授技巧，所有交换机的配置方法均保持一致。为此，我们选取了几款常见的交换机作为示例，其中包括网件、水星或tplink，它们均为家用交换机，可通过web界面进行设置；此外，还有一款H3C的企业级交换机，其配置则需借助命令行操作。

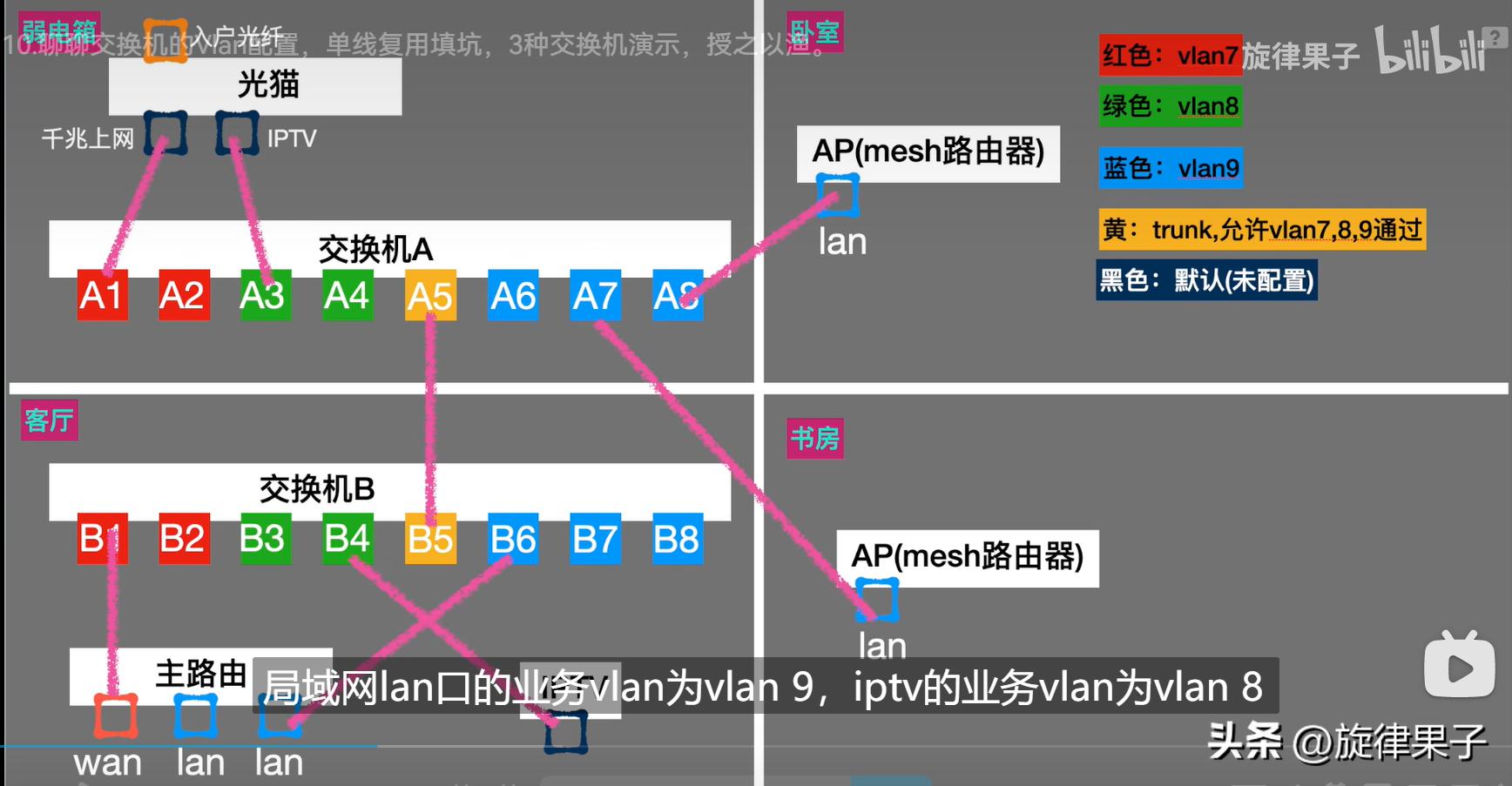

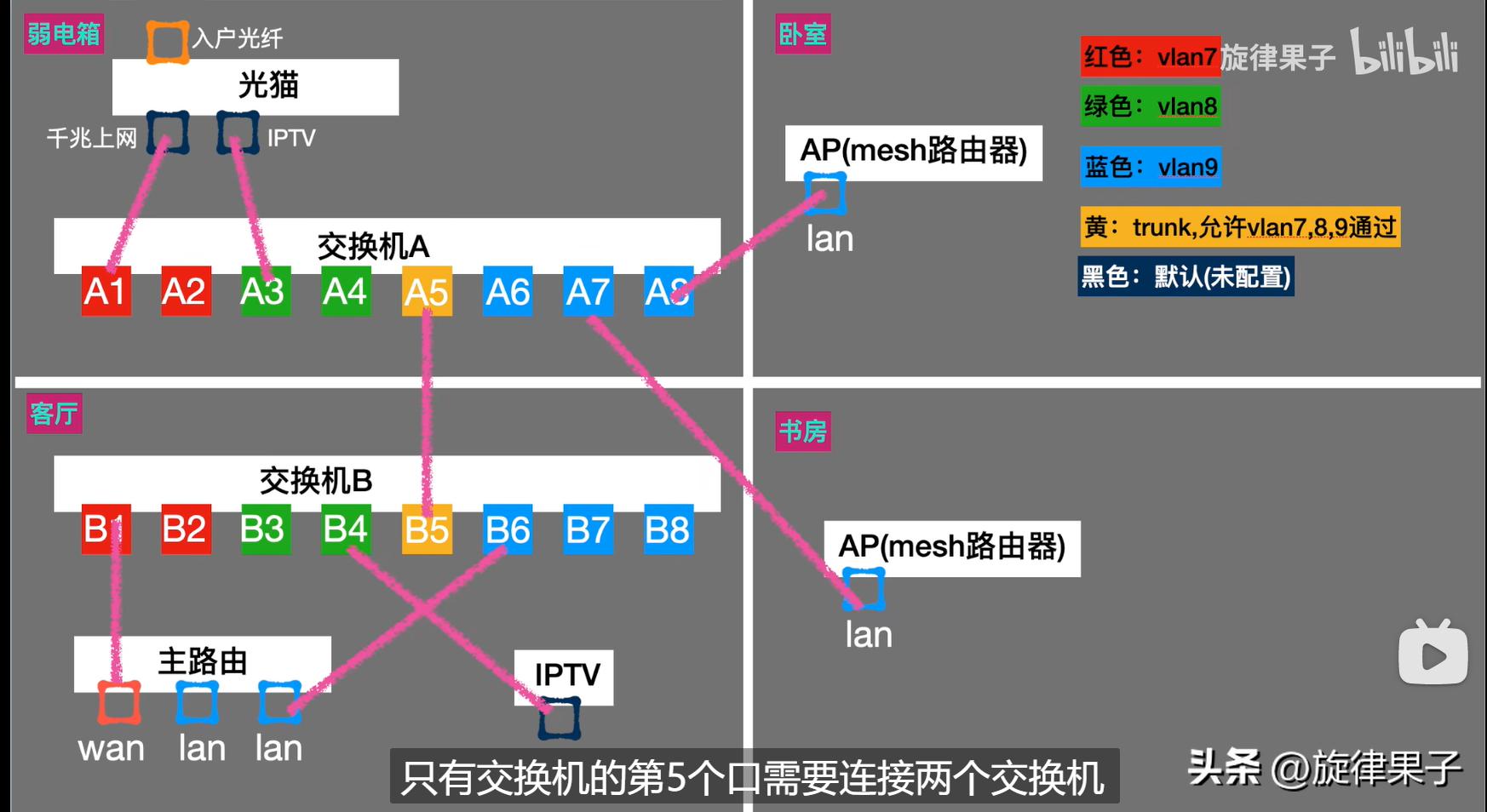

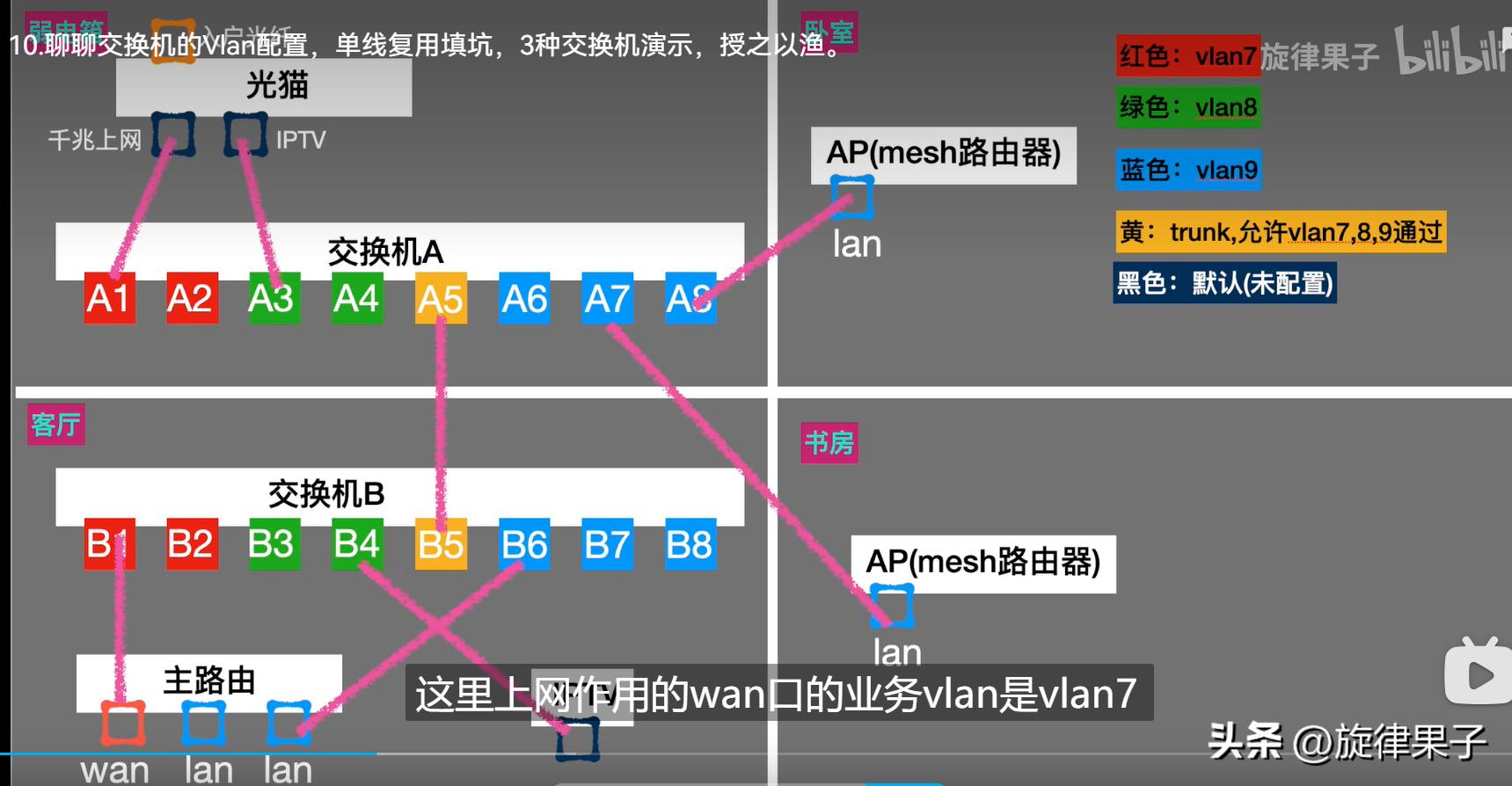

让我们先回顾一下第9期的重点内容，接下来，以上一期频繁使用的一个单线复用拓扑为例，在此图中，我们需对交换机A进行设置。而交换机B的设置方式与交换机A完全相同。
wan口所配置的vlan为7，该端口被设定为接入端口，同时也是连接至互联网的外部网络接口。
连接至lan口的端口均设置为vlan 9的接入端口，而连接至iptv的端口则统一配置为vlan 8的接入端口。
所有与业务直接相连的接口均为接入口。唯独交换机的第五个接口需连接两台交换机，该接口称为主干口。此接口允许vlan7、8、9的数据传输，即连接复用线路的那根线，其配置设定为允许vlan7、8、9数据通过的trunk口。
用不到的口可以不用管。
1.网件家用交换机配置Vlan教程(Web图形页面)

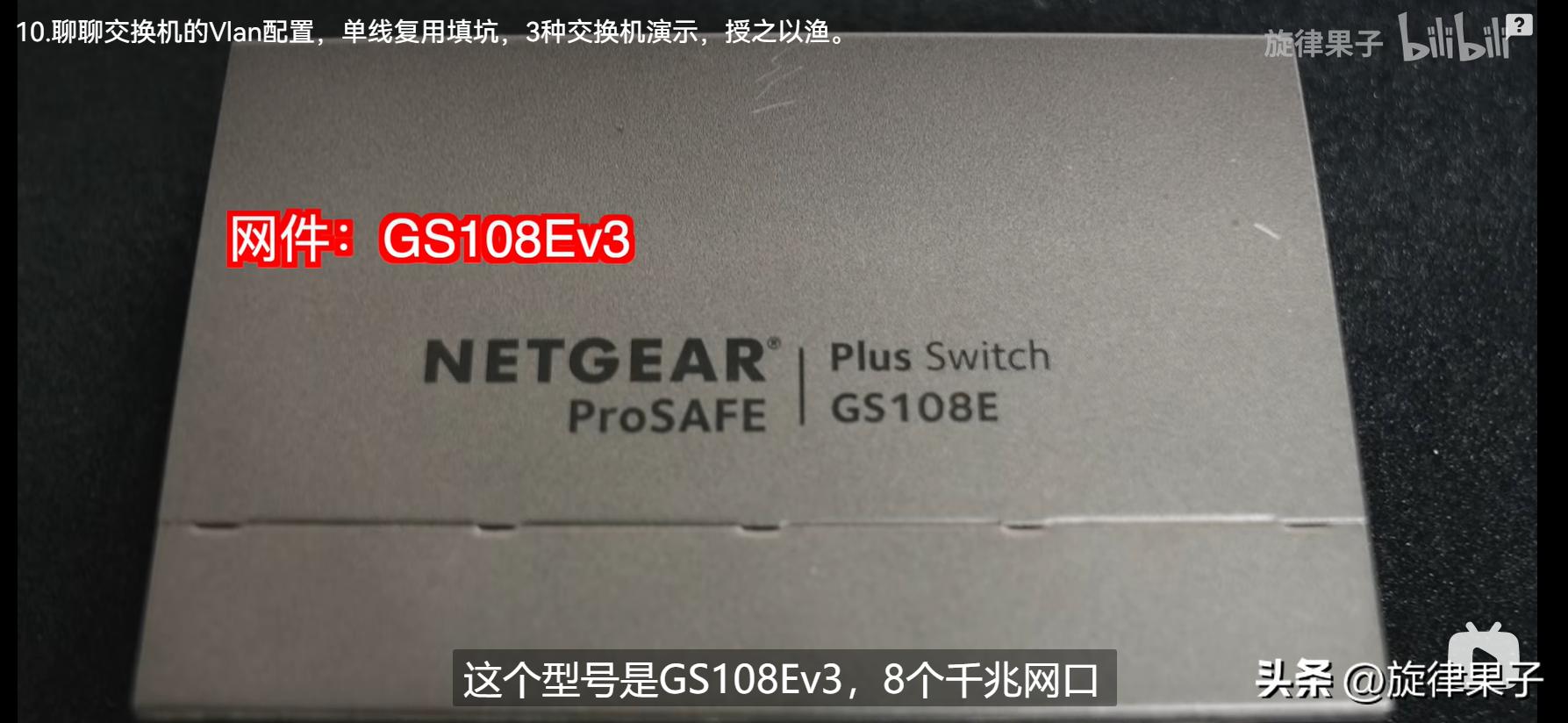

我们先看网件的，这个型号是GS108Ev3，8个千兆网口。

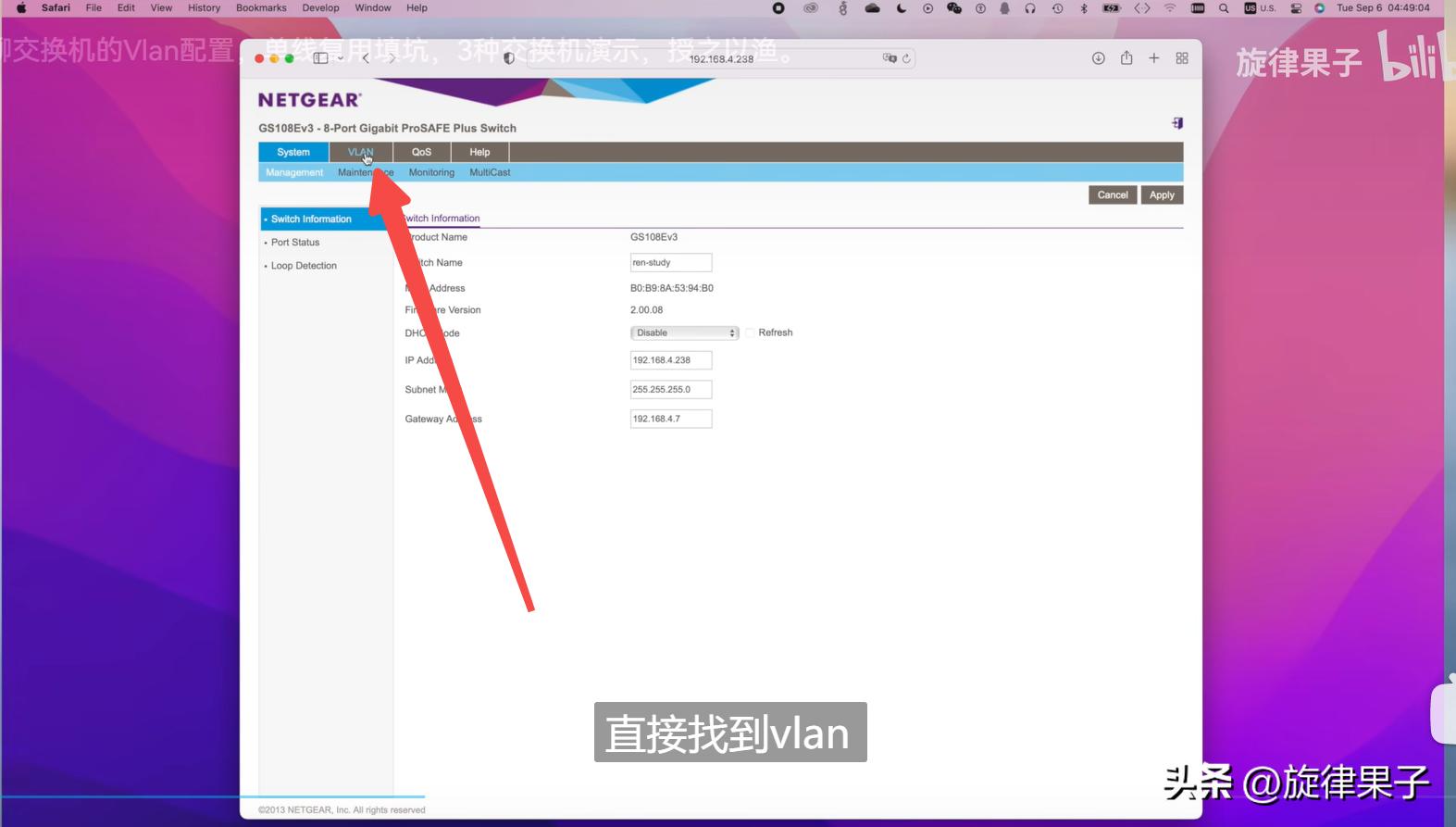

第九期的视频教程中，我们以这款网件交换机作为实例进行讲解。进入管理界面后，我们便可以直接定位到VLAN设置选项。

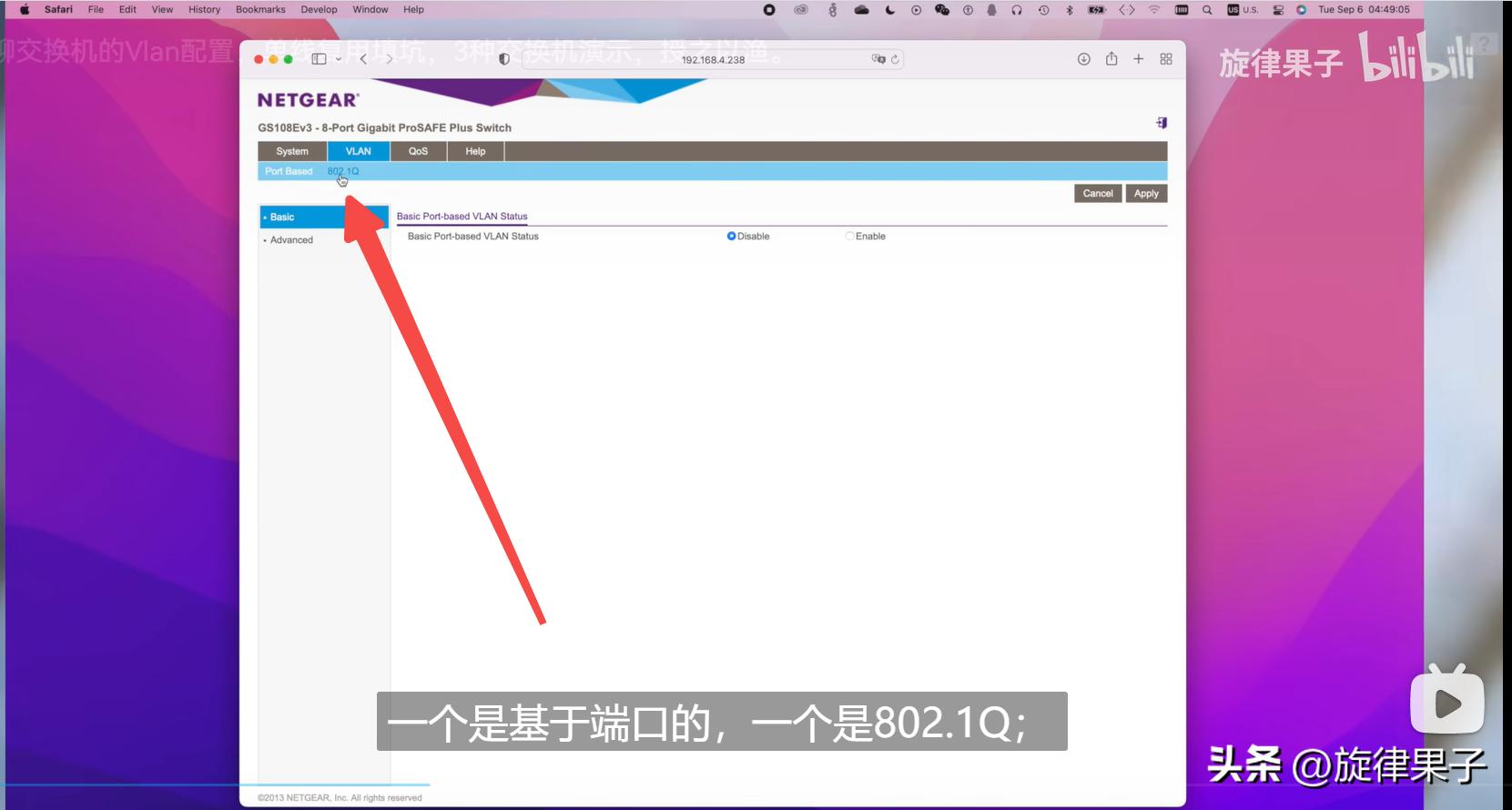

这里有两个选项，一个是基于端口的，一个是802.1Q；

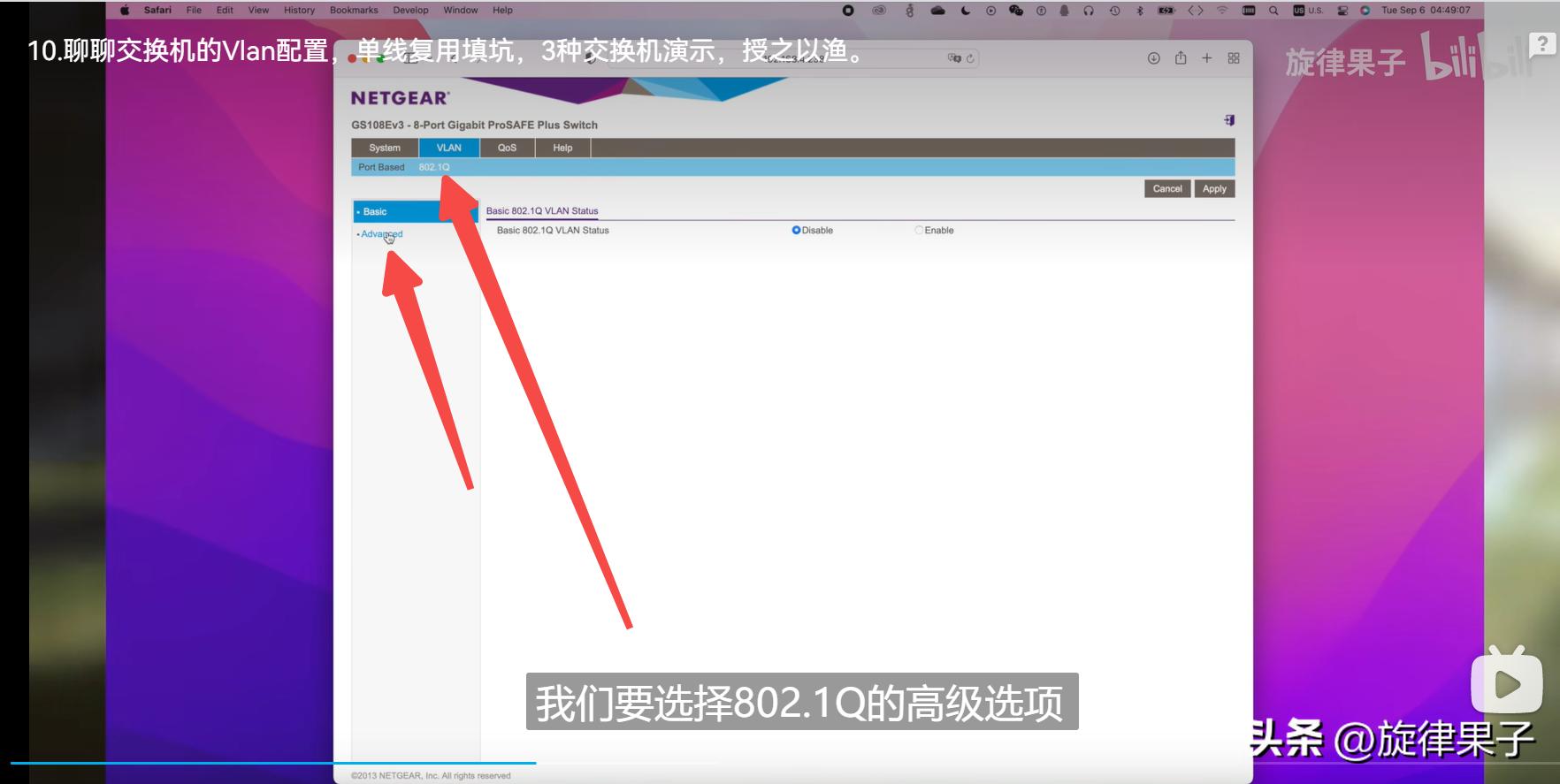

此处同样设有基础与进阶两种选择，我们需挑选802.1Q的进阶设置，如此一来，便与第9期所讲内容相吻合。

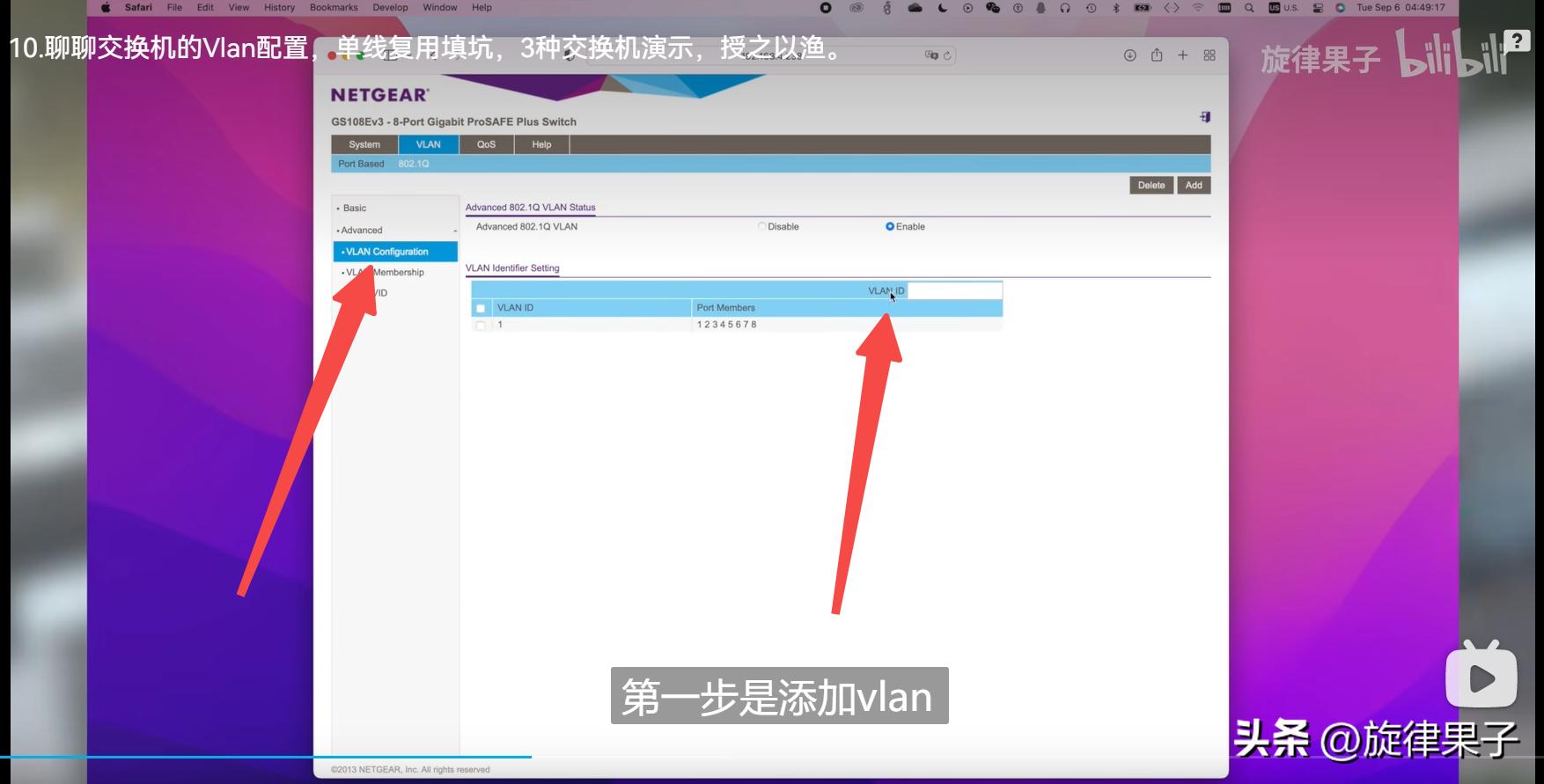

第一步是添加vlan，

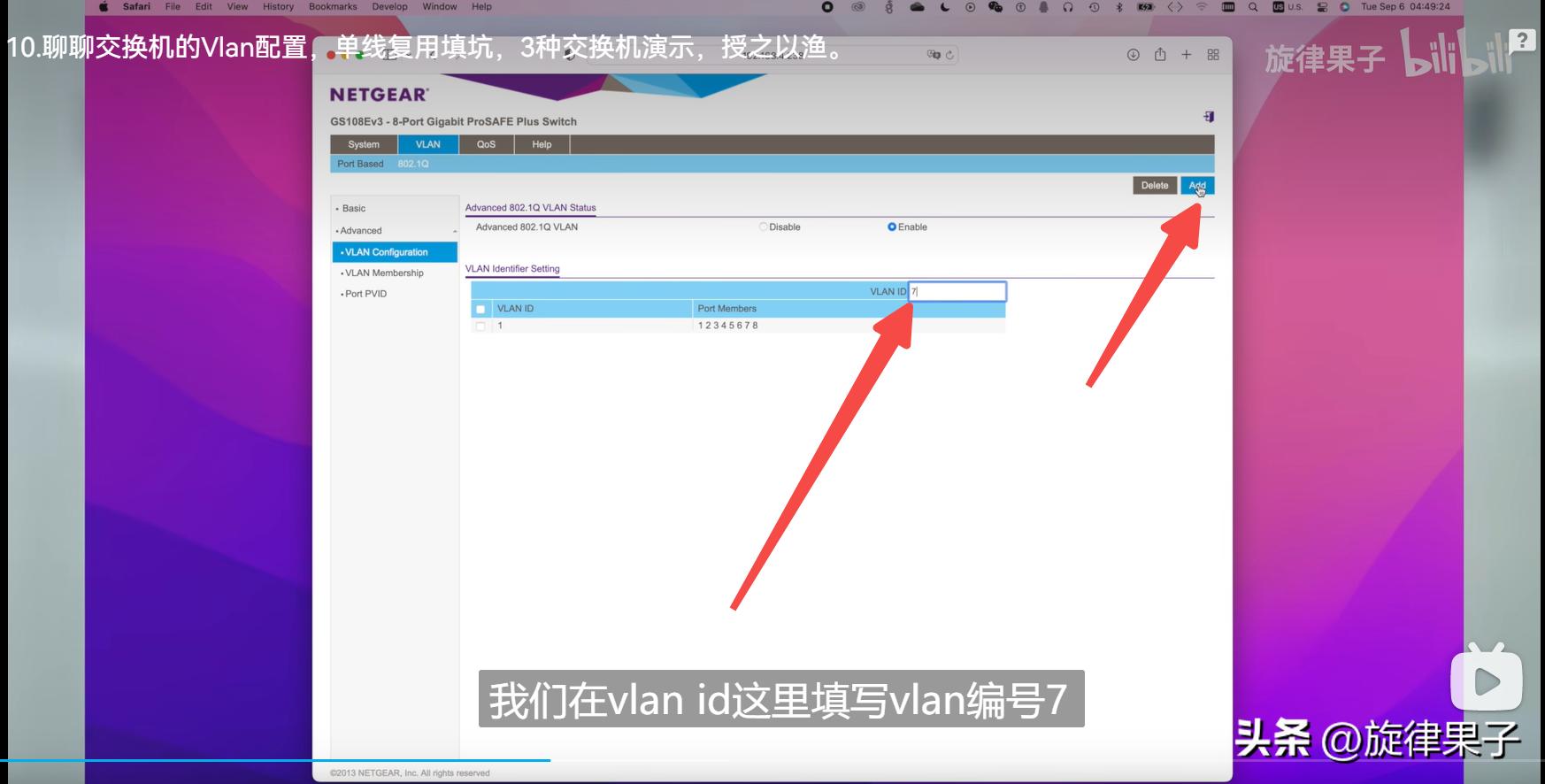

首先，将VLAN 7、8、9纳入列表，接着在“VLAN ID”栏内输入相应的VLAN编号，最后只需轻点页面顶部的“添加（Add）”按钮即可完成操作。

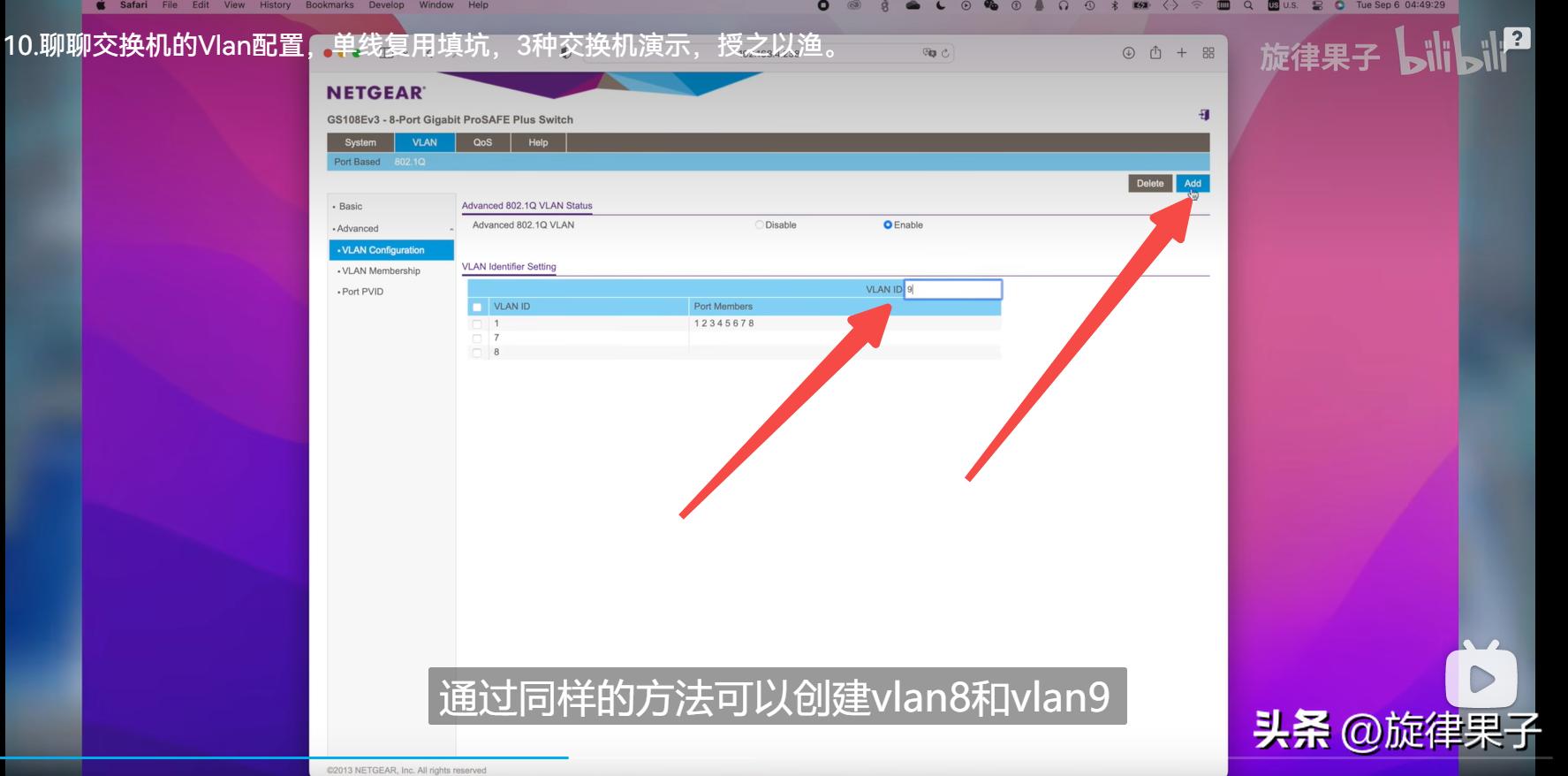

通过同样的方法，可以创建vlan8和vlan9。

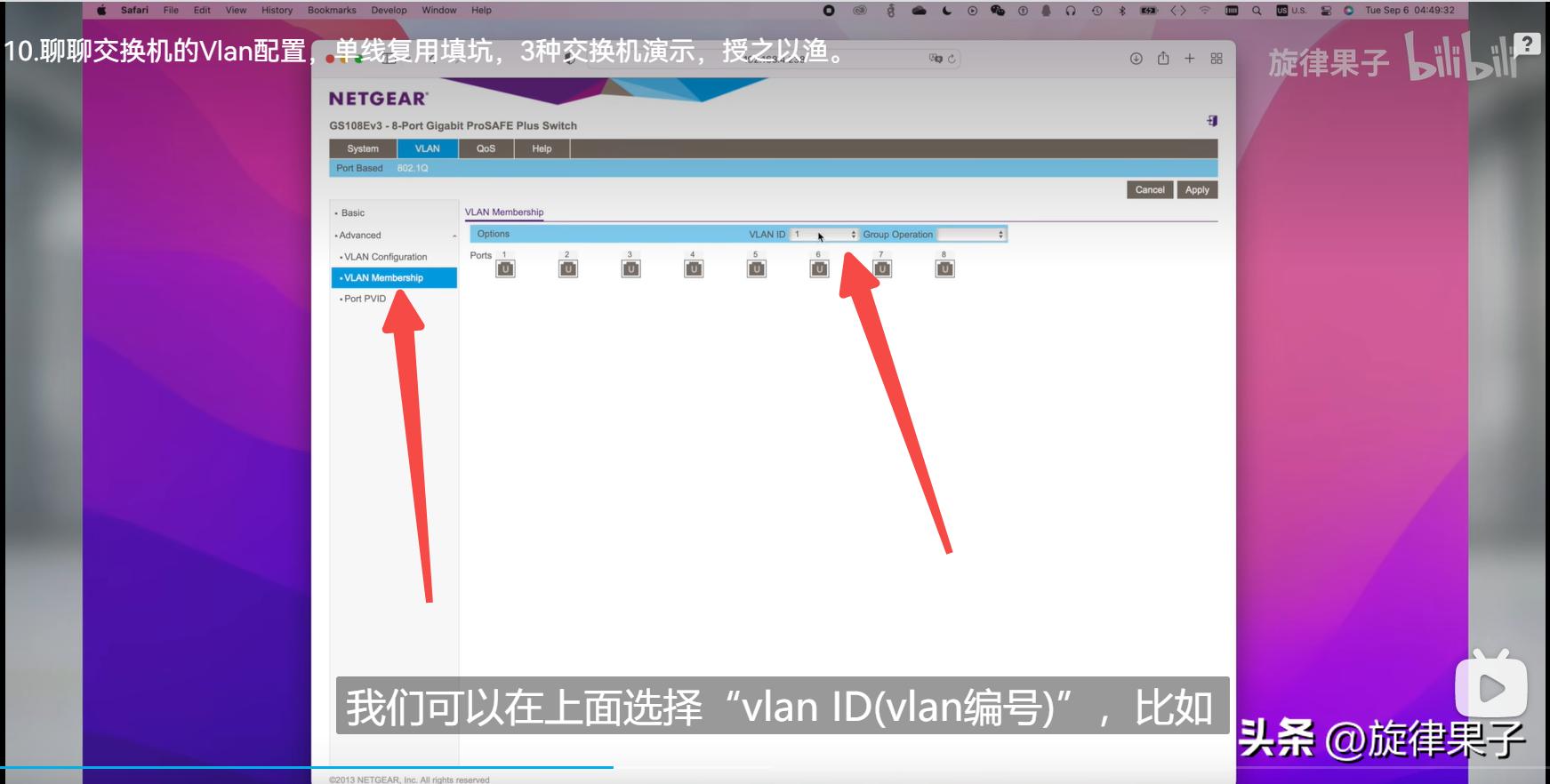

在接下来的步骤中，我们需要对端口属性进行配置，这包括确定是设置成接入口、干道口，亦或是“非成员端口”。具体操作是在此界面中，我们可以挑选相应的“VLAN ID（VLAN编号）”。

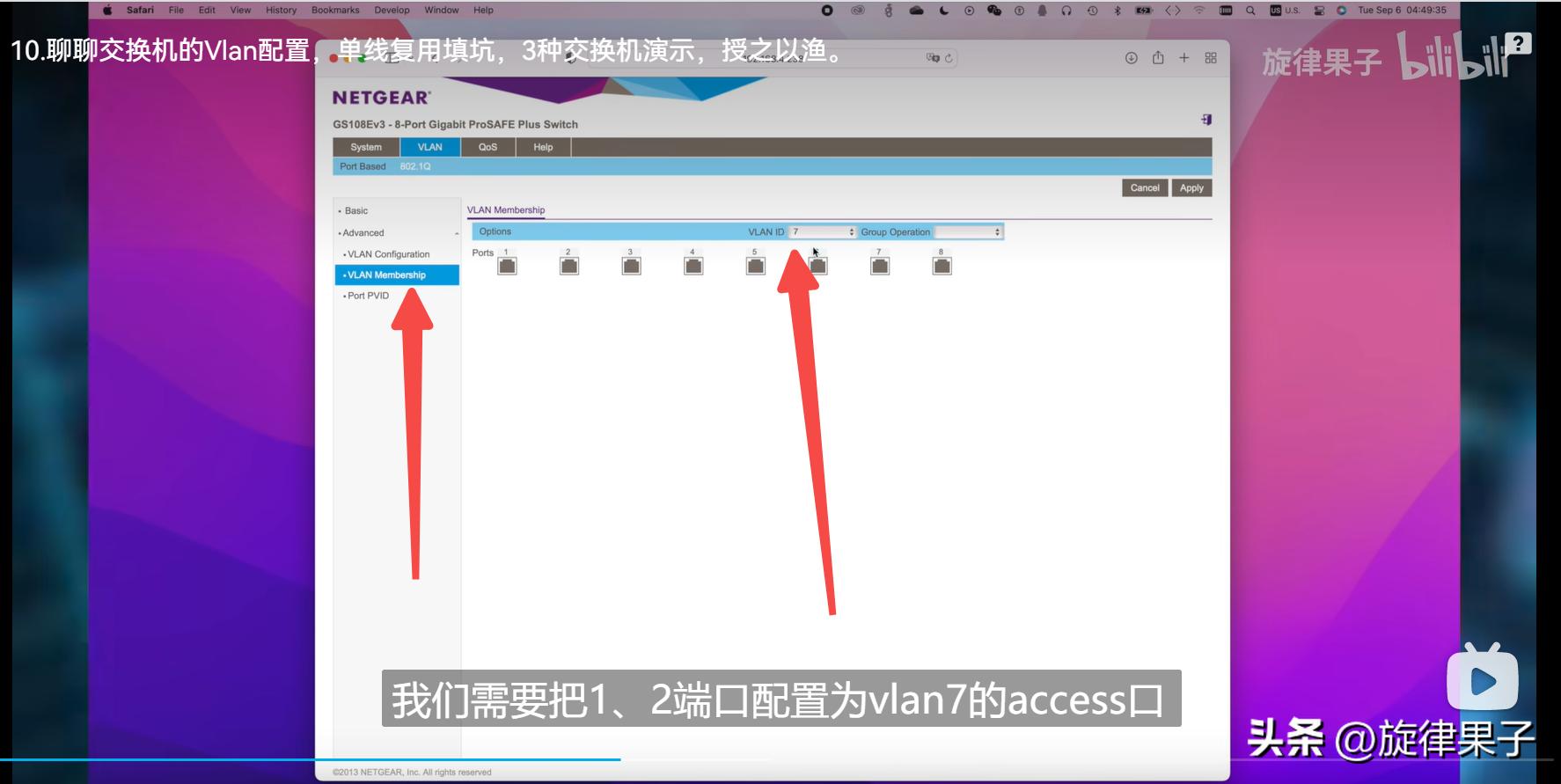

例如，我们必须将1号和2号端口设置为属于vlan7的接入端口，同时将5号端口设置为trunk端口，并确保vlan7的流量能够顺利通过。

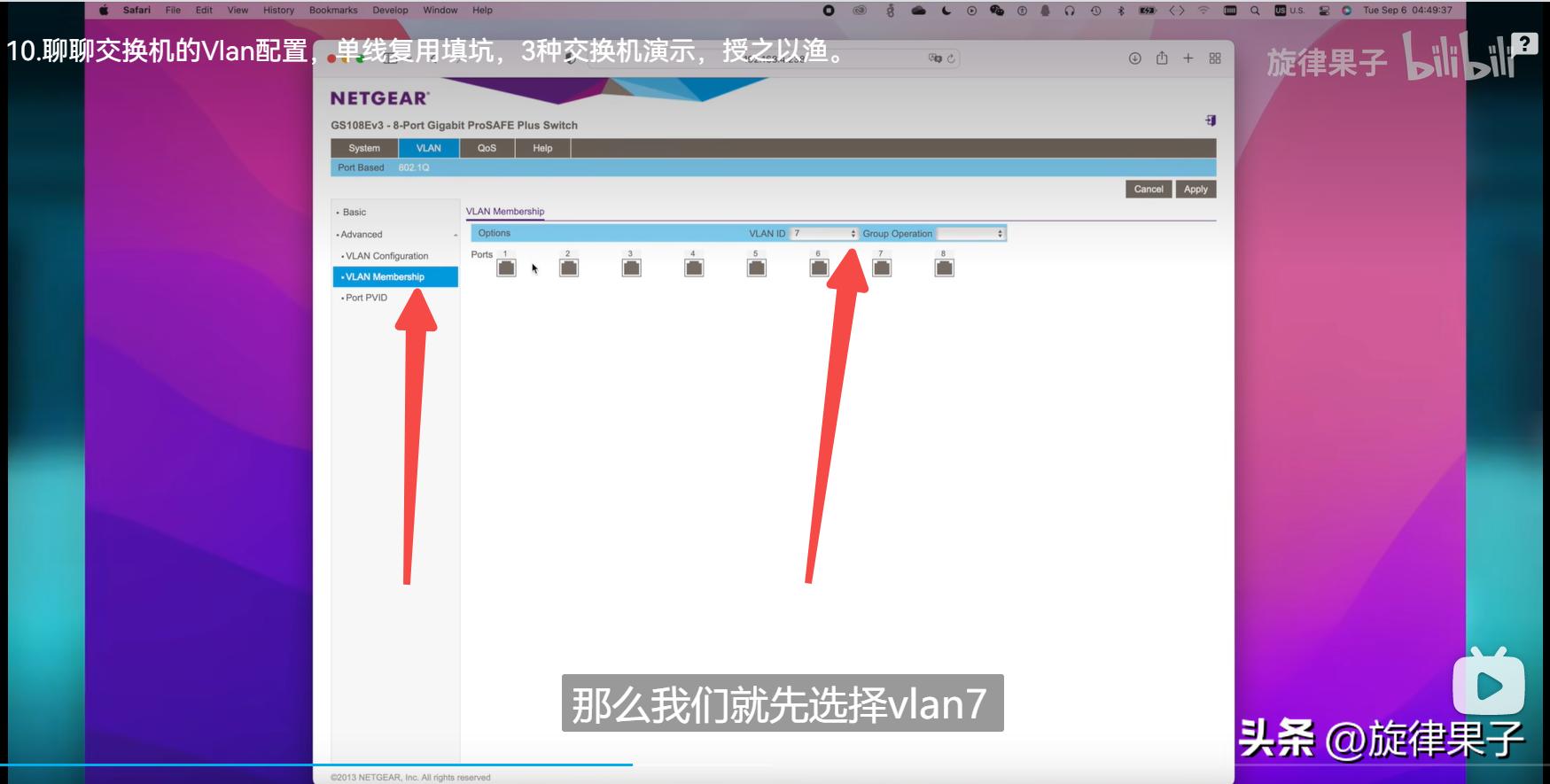

那么我们选择这里的vlan7，

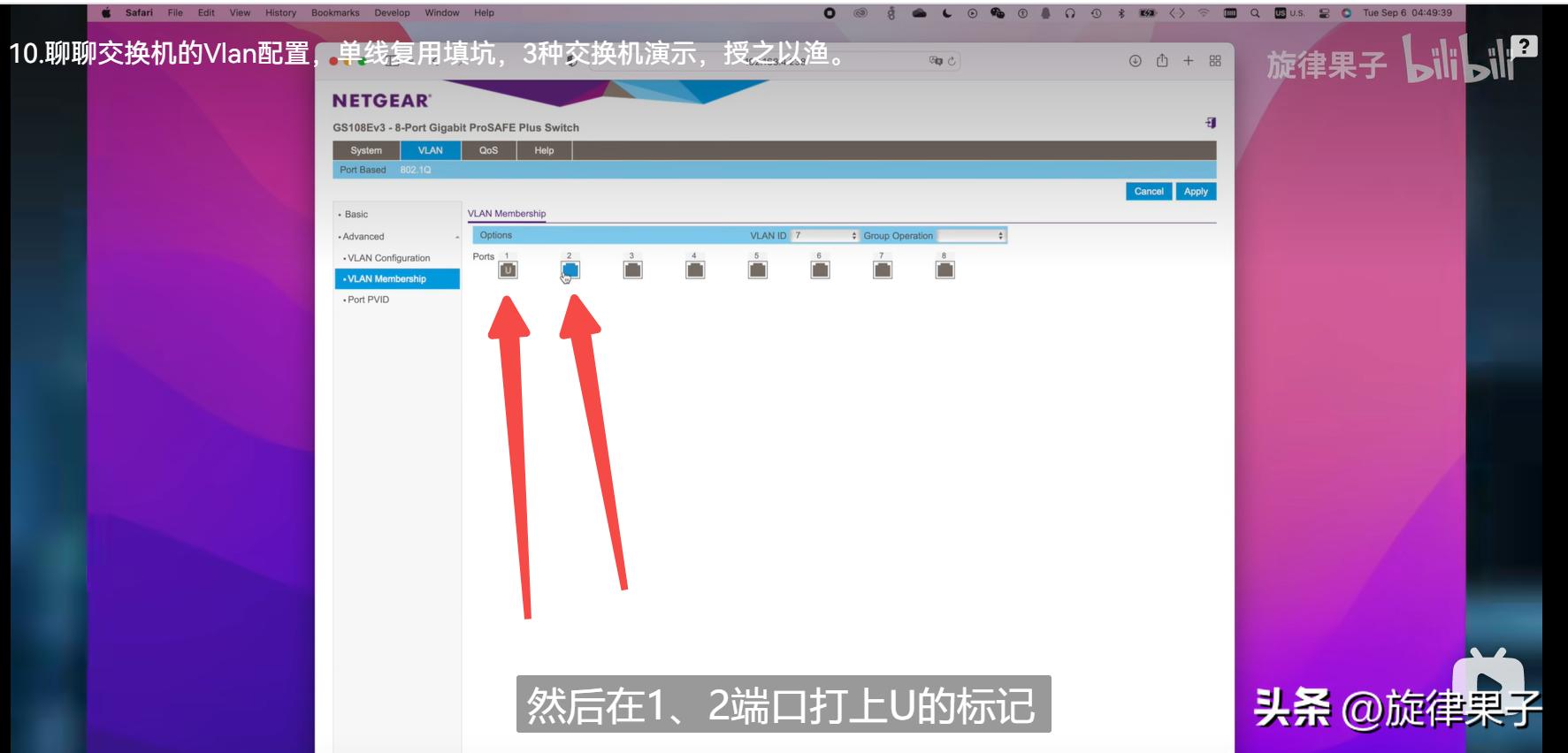

在1、2端口打上U的标记，

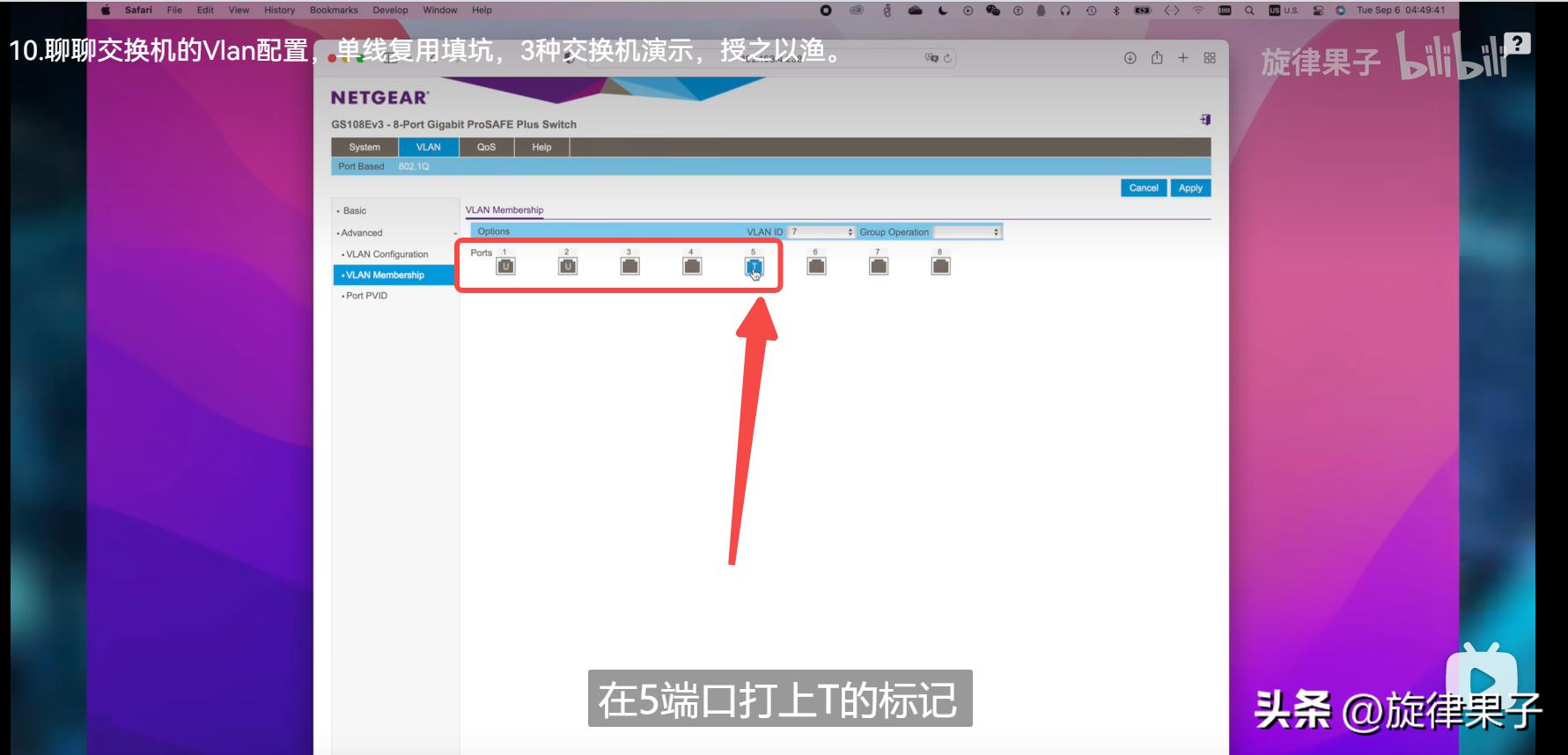

在5端口打上T的标记，

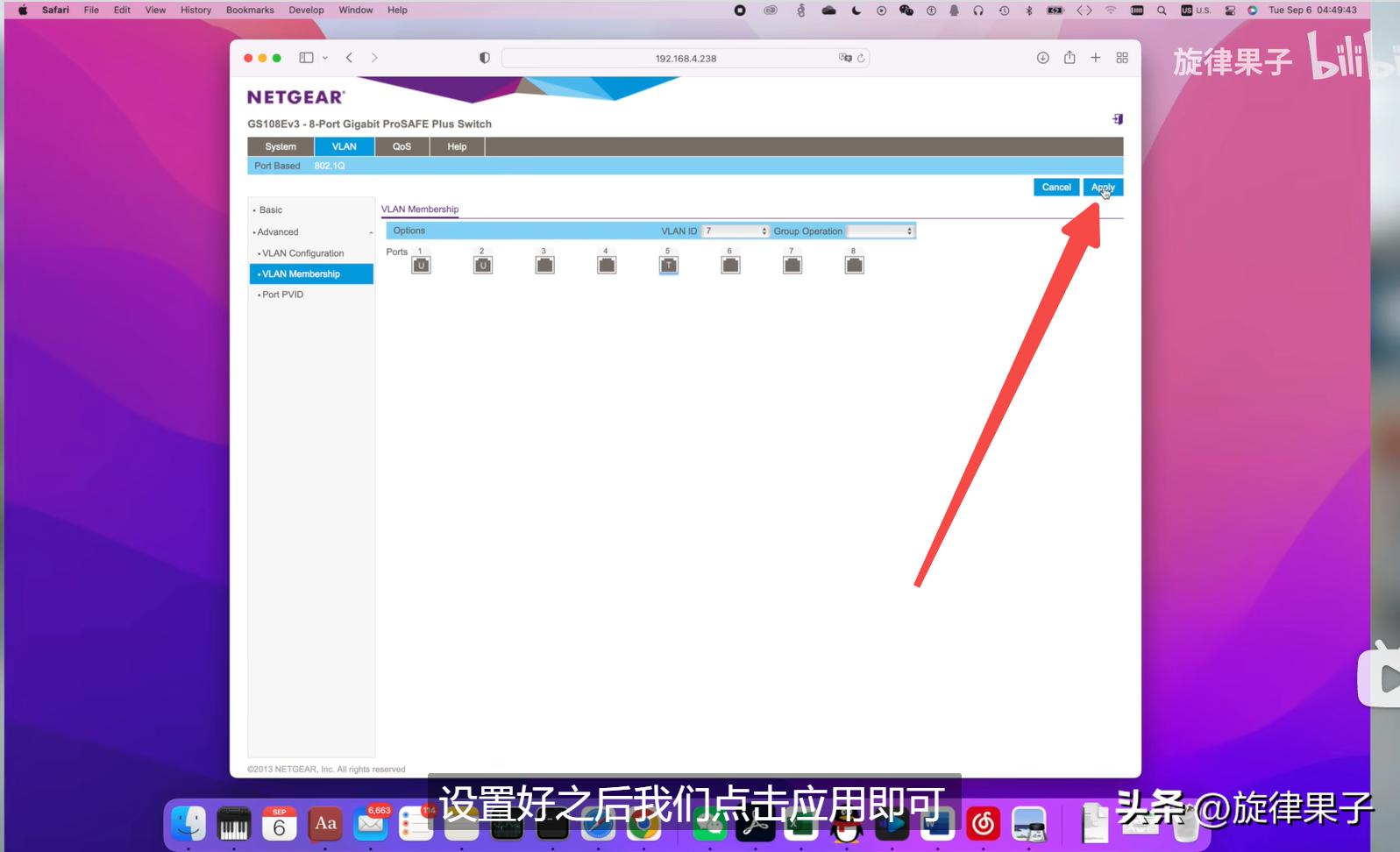

设置好之后我们点击应用即可。
T（标记）可以视作主干端口，具体来说交换机基础配置视频，端口5被设定为主干端口，并允许vlan7的数据传输。而U（未标记）则指的是vlan7的接入端口。若需进行标记状态的切换，只需用鼠标点击相应的端口，即可在T、U以及其他“非成员端口”之间进行转换。依照相同步骤，我们便能够成功设置vlan8与vlan9，至此，该操作即告完成。

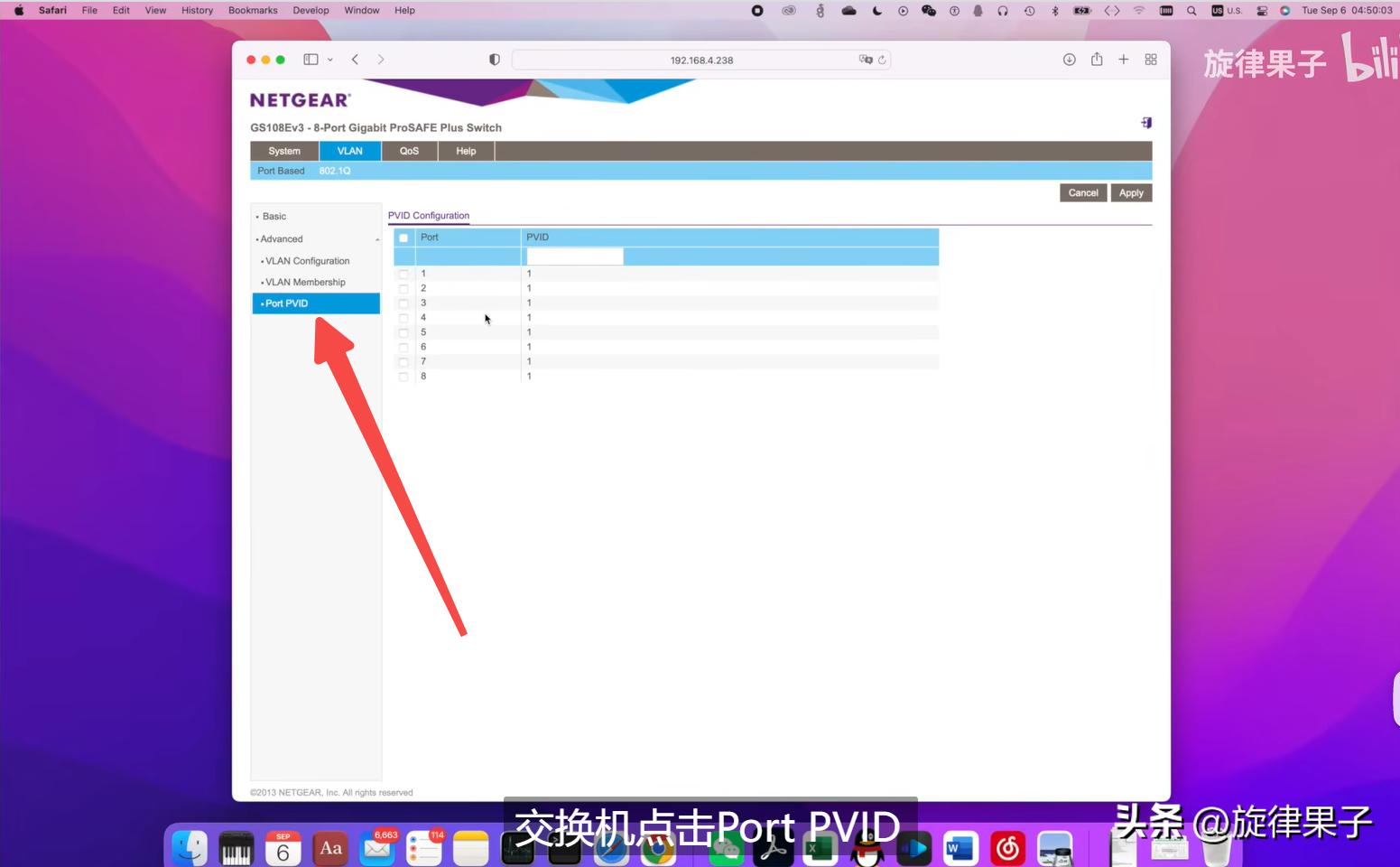

第三步是PVID的设置，交换机点击Port PVID，

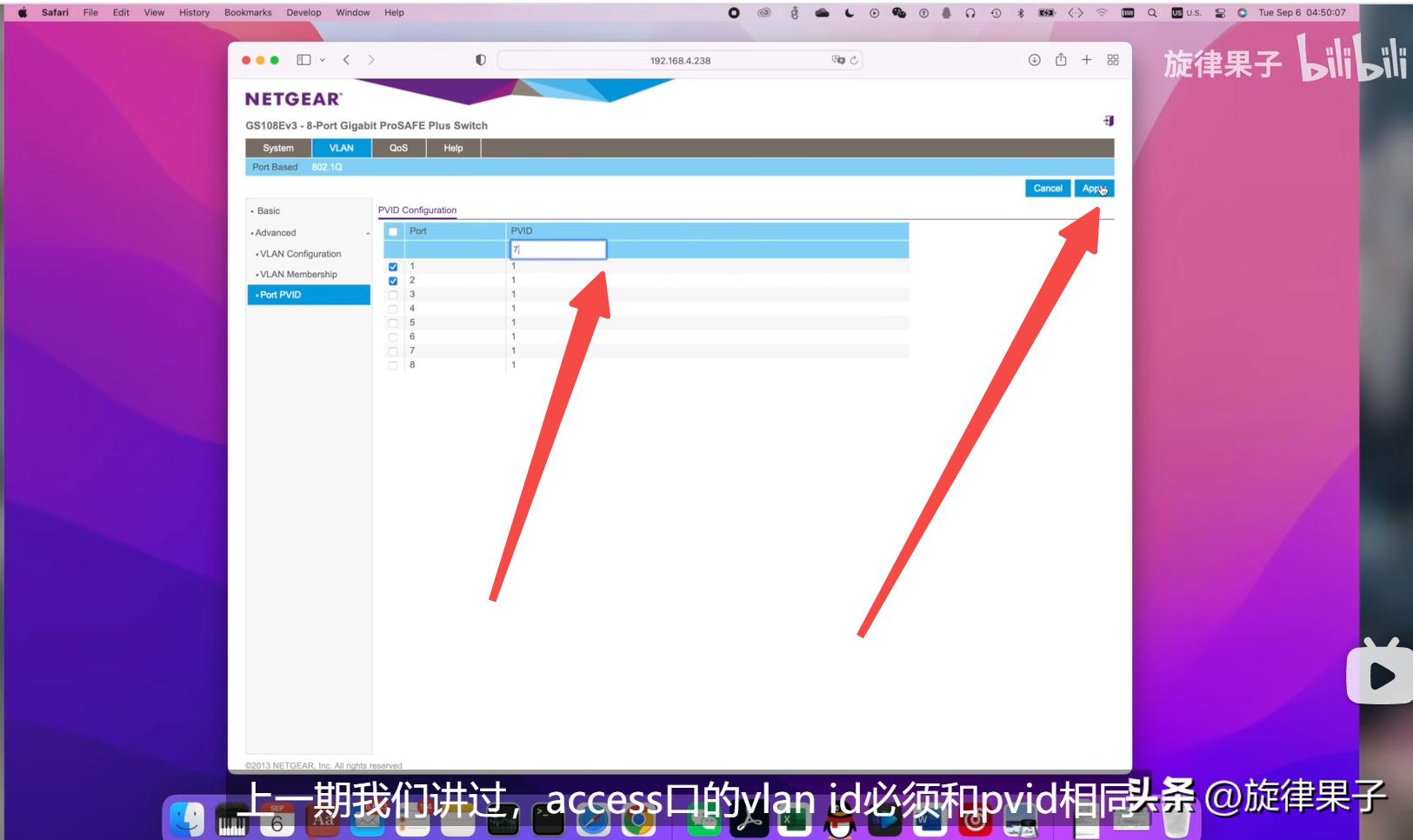

在上一期的讨论中，我们提到，接入端口所配置的VLAN标识符必须与PVID保持一致。

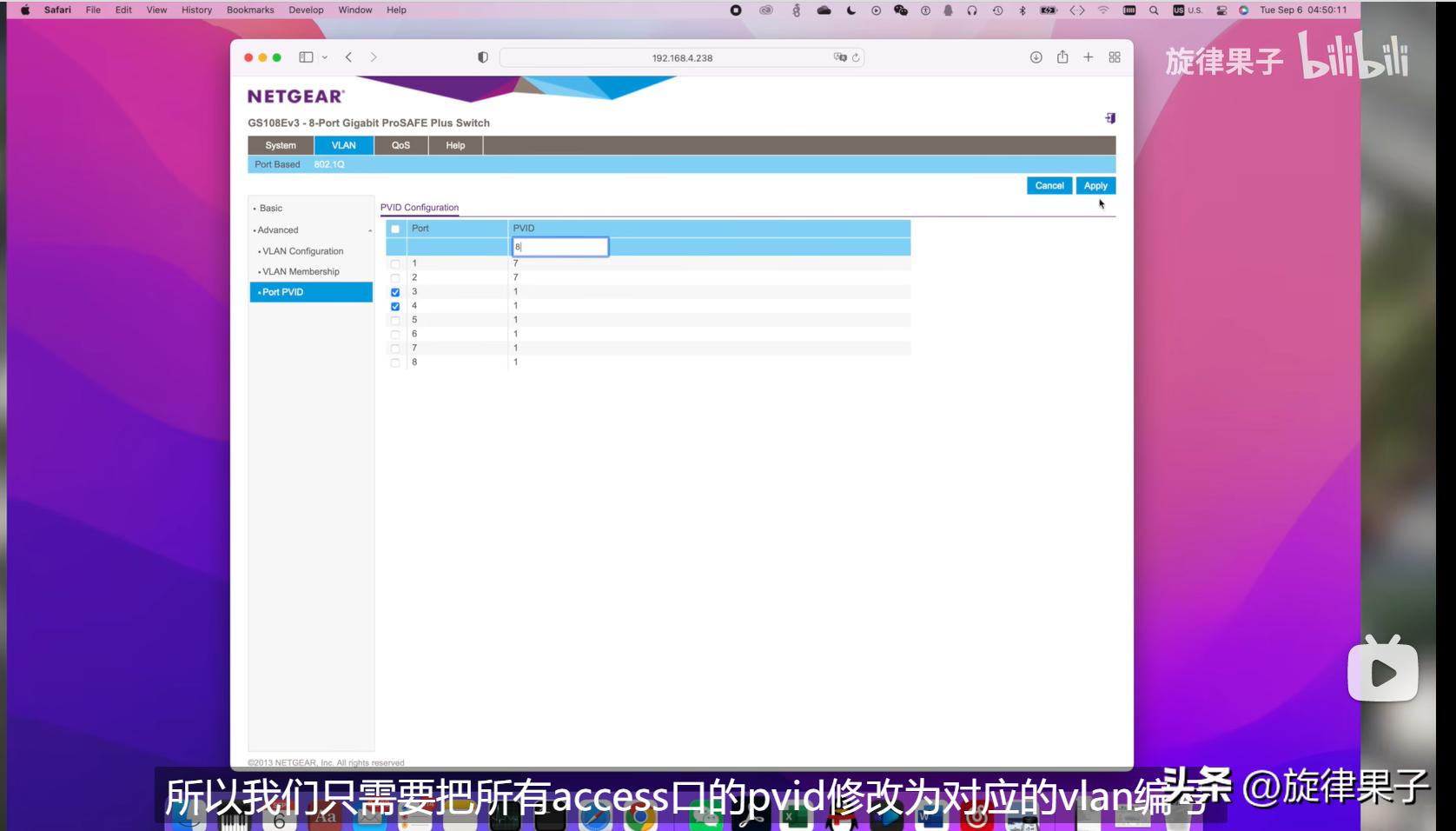

仅需将所有接入口的PVID更改为相应的VLAN标识。

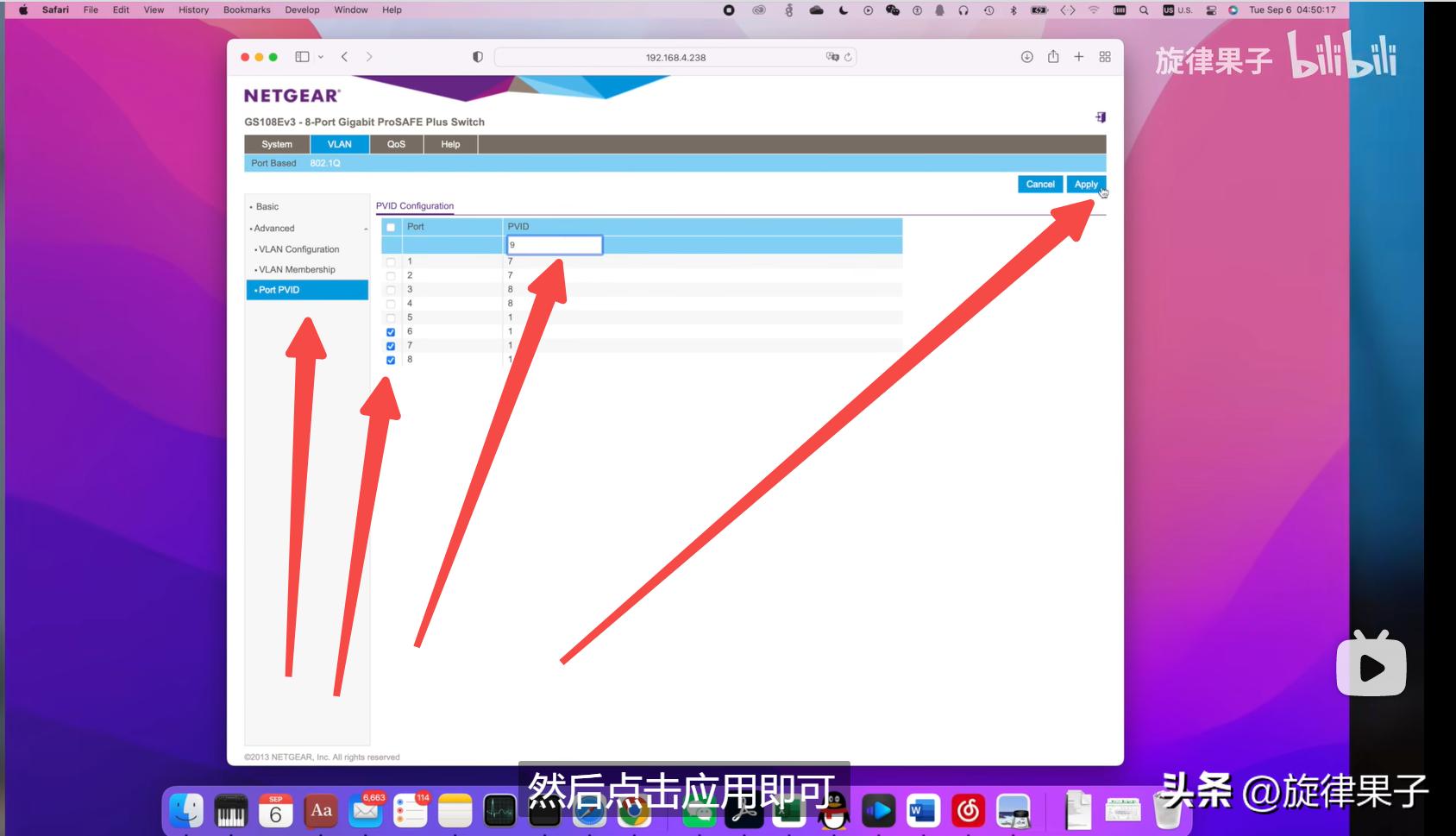

然后点击应用即可。
Trunk口的就不要动，默认为1就好了。
原本配置到此已告完成，然而考虑到部分交换机可能存在未知的故障，我们还需对vlan1进行进一步的调试处理。

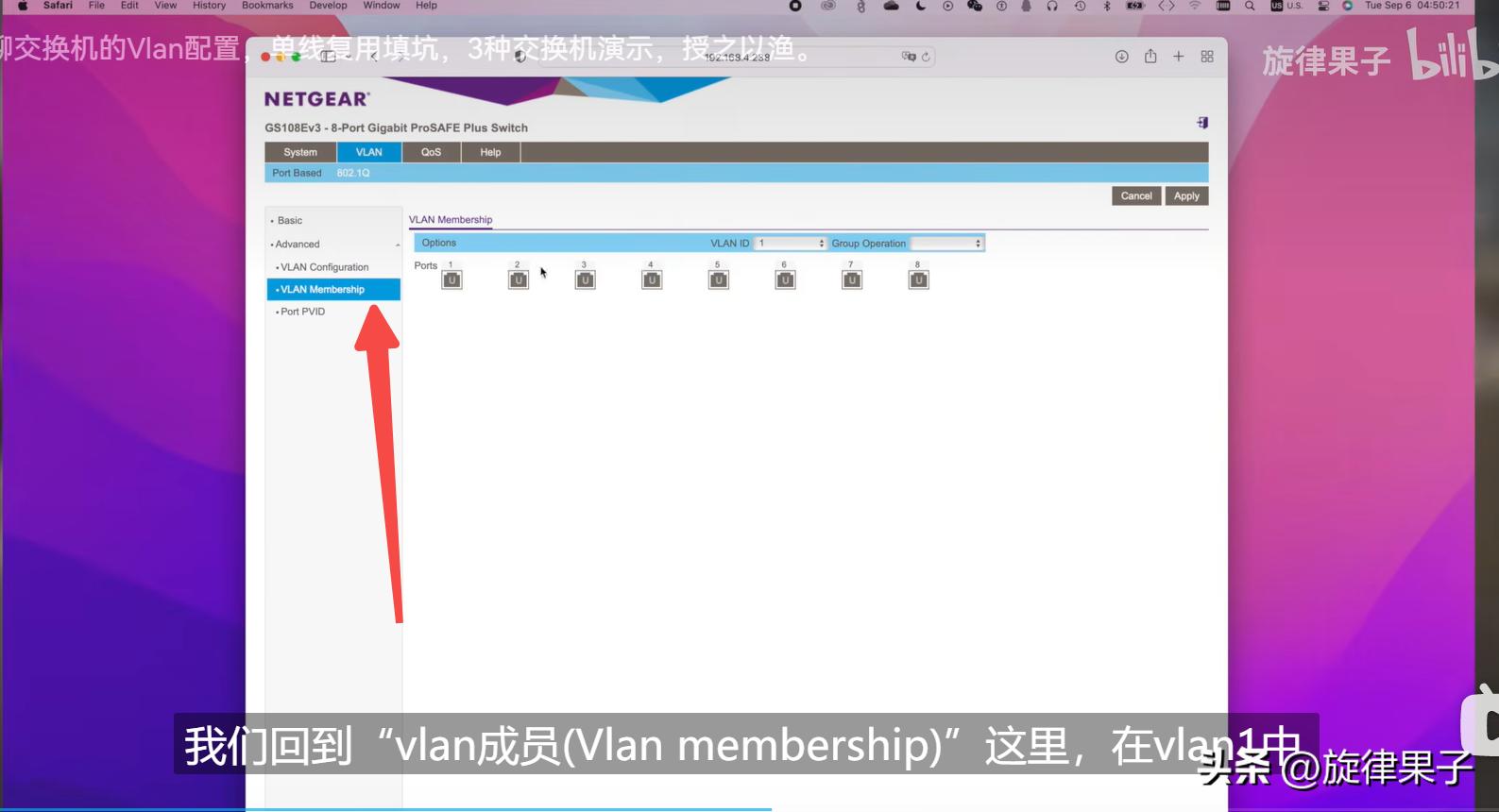

这就进入了第四个步骤。我们需关注“VLAN成员”这一概念。

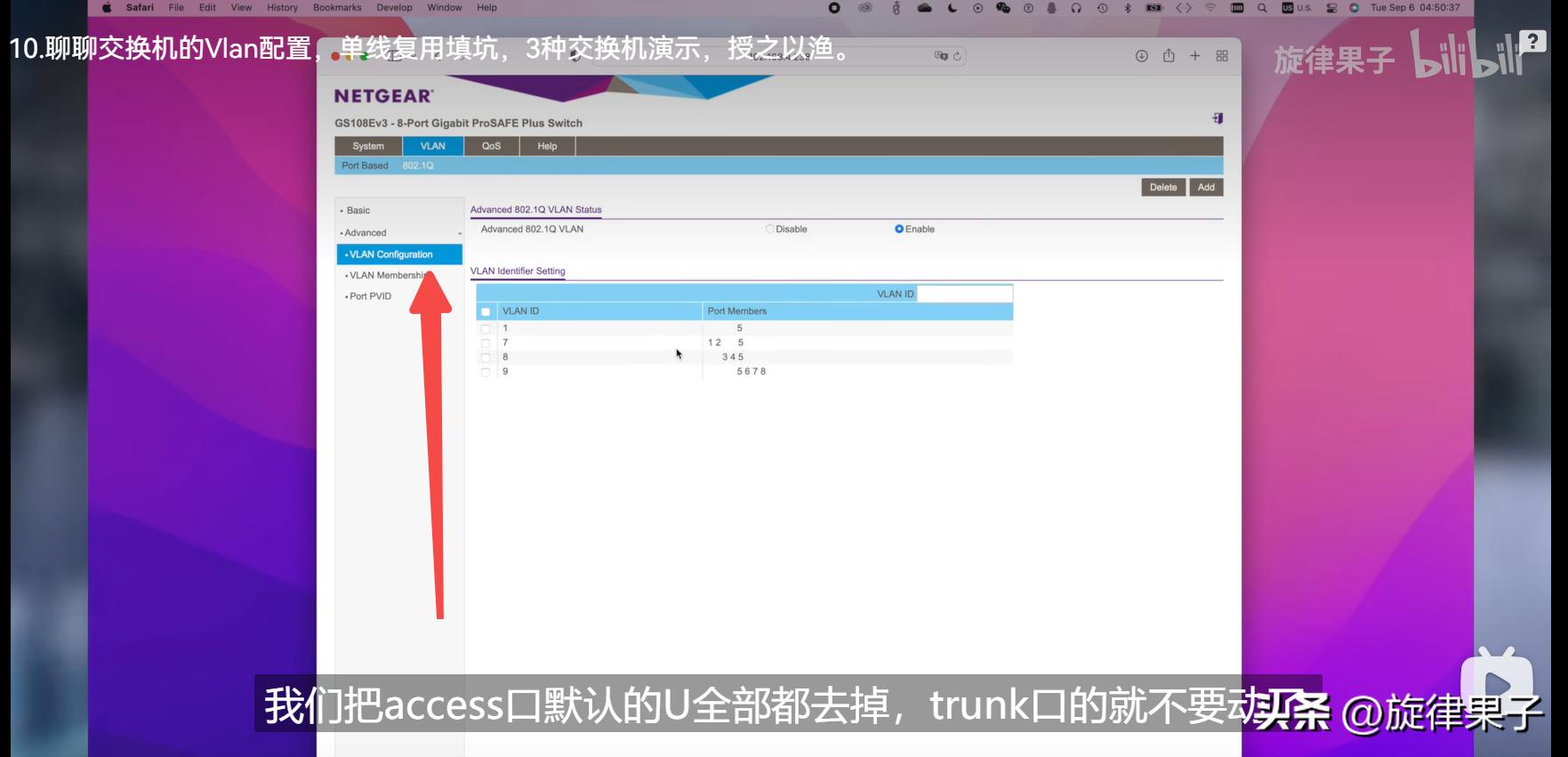

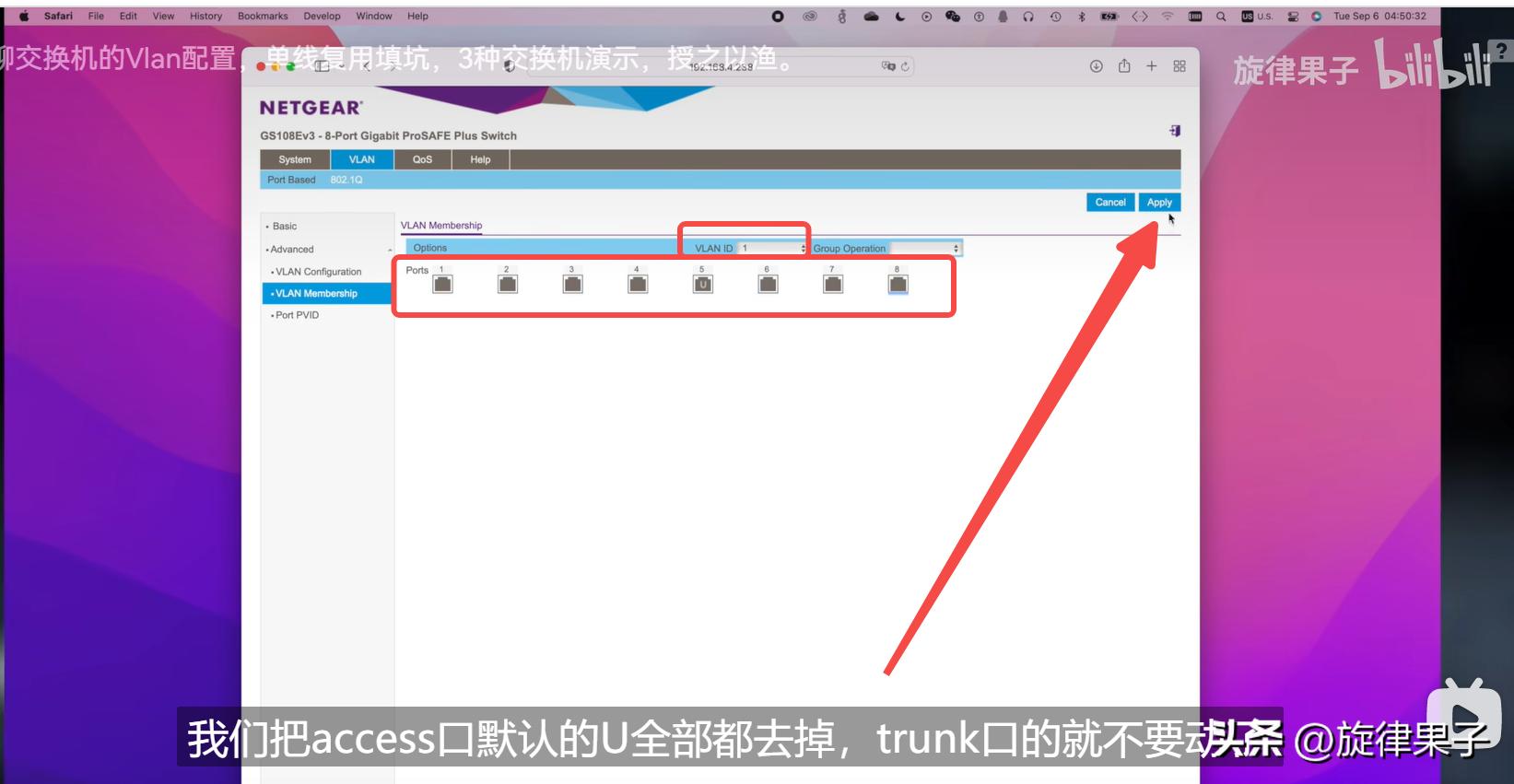

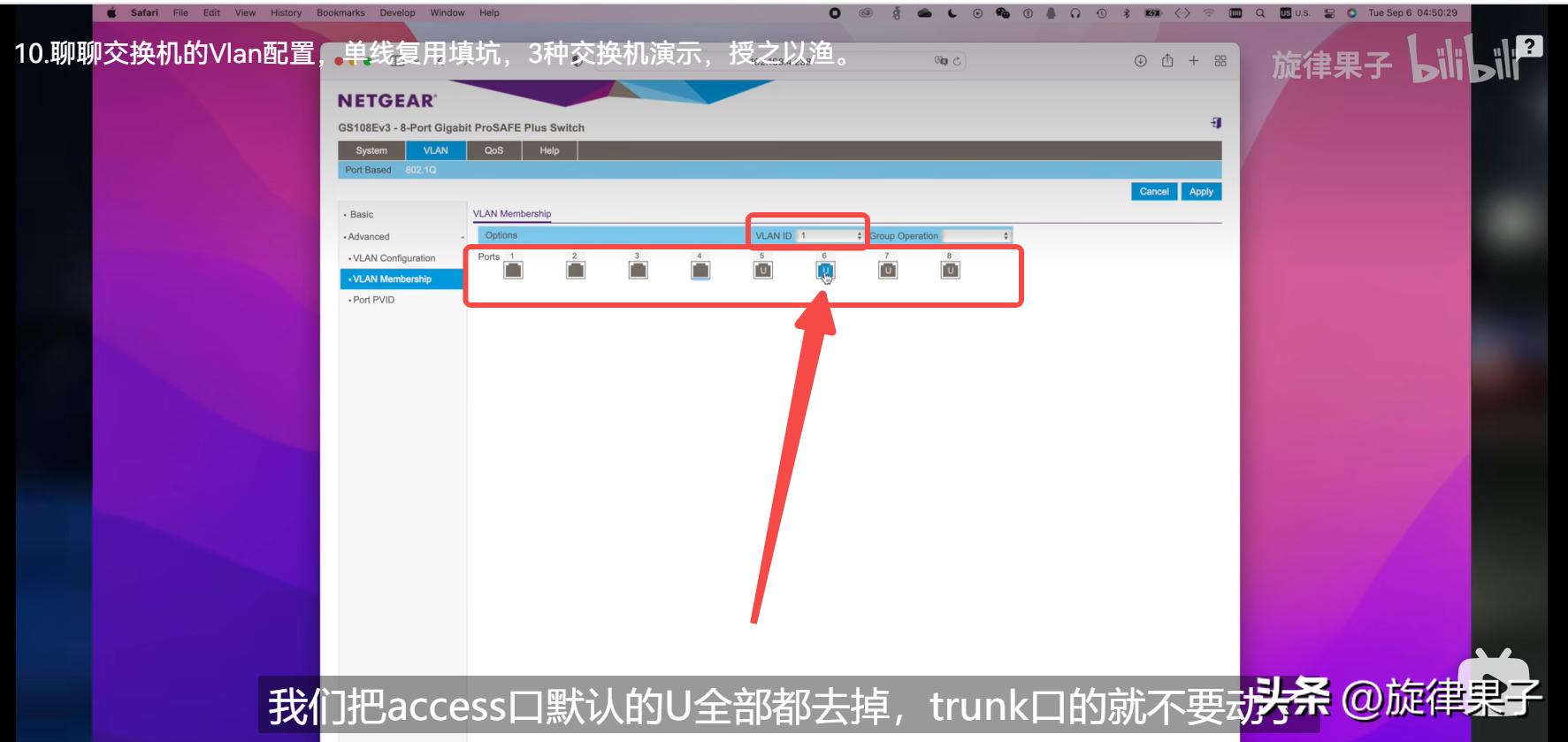

在vlan1配置中，为确保安全，我们已将所有access口的U权限全部取消。
仅在家用交换机中需执行此类操作，当然，即便你不采取这种做法，通常也不会带来显著影响。这就完成了网件交换机的配置过程。
2.水星家用交换机配置Vlan教程(Web图形页面)

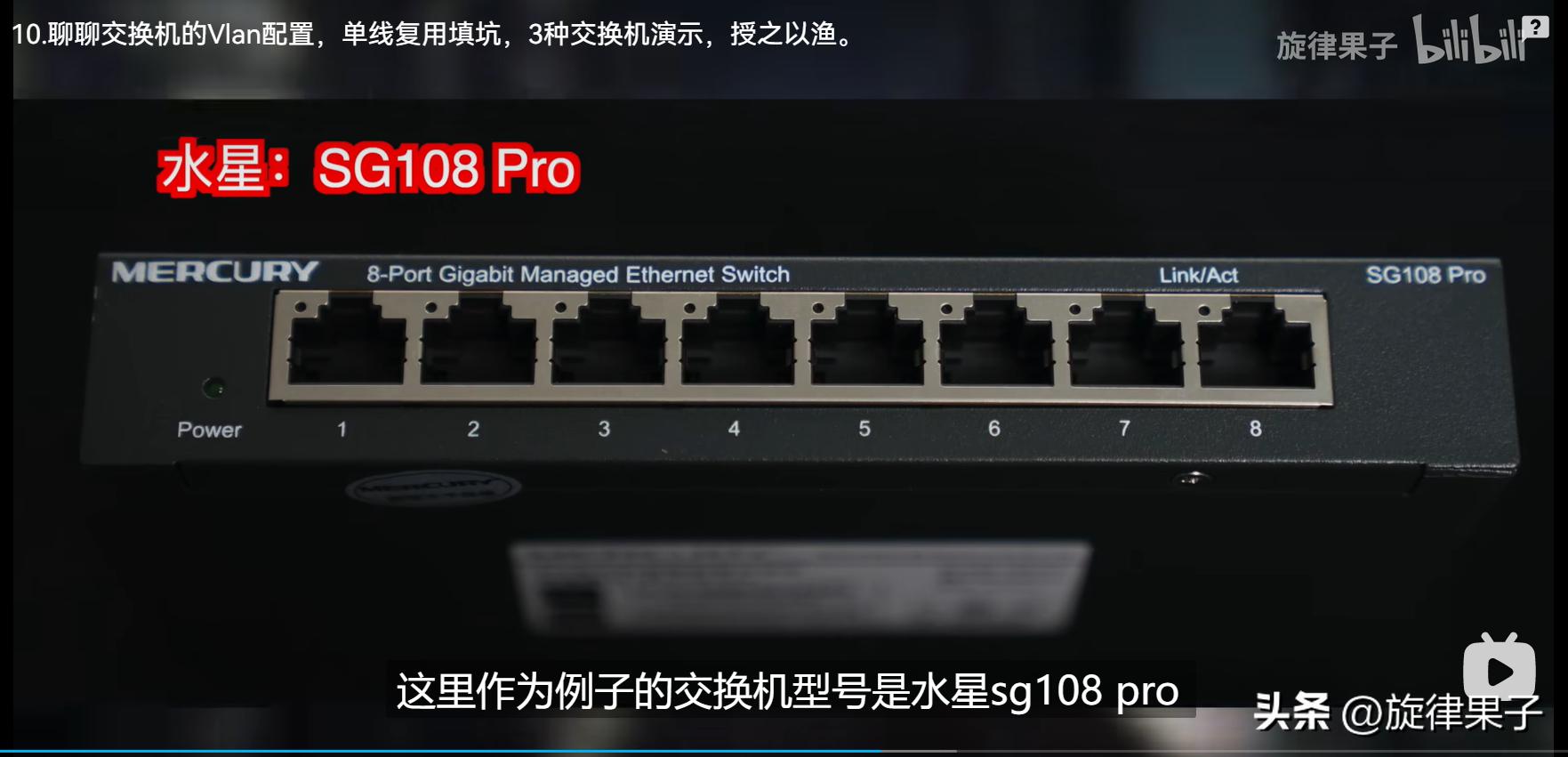

接下来，让我们来观察水星或tplink的产品，以水星sg108 pro为例，该型号被选为本次讨论的交换机。

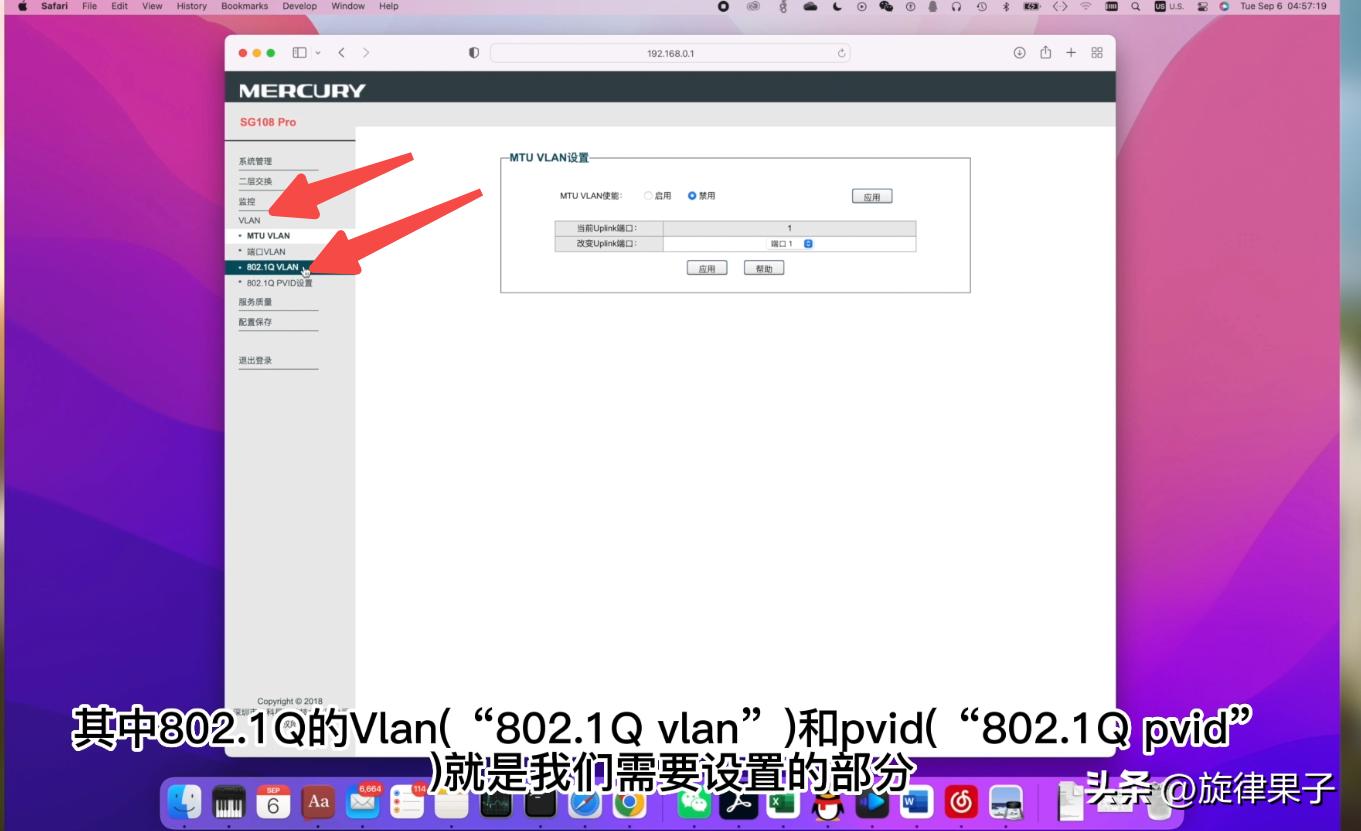

操作步骤与网件设备别无二致，唯一区别在于界面设计。在登录水星交换机的管理界面后家用/商用3种交换机操作演示：交换机Vlan配置，单线复用填坑，需定位至Vlan设置，具体而言，应关注802.1Q类型的Vlan（即“802.1Q vlan”）以及pvid（即“802.1Q pvid”）这两项配置。

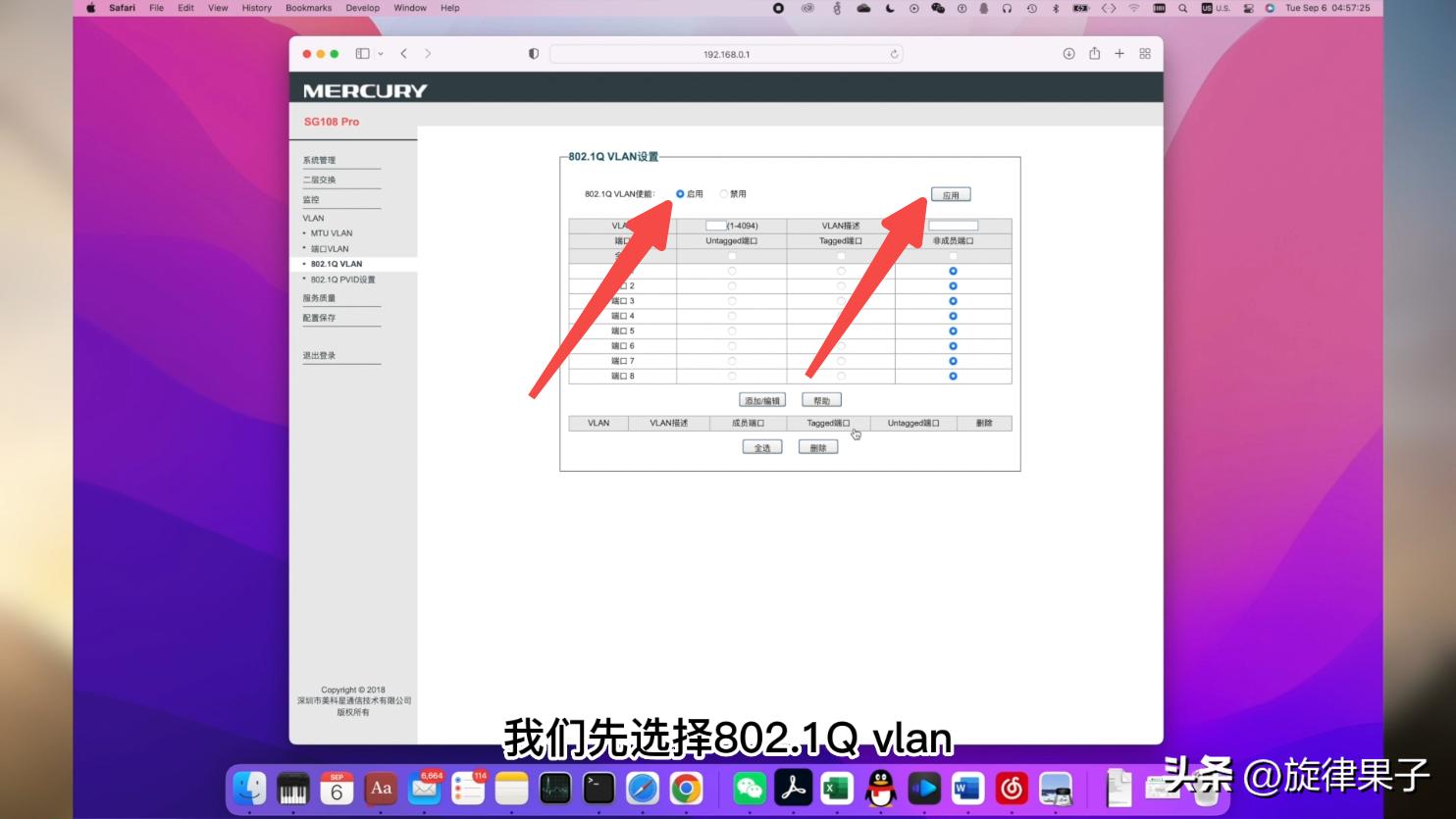

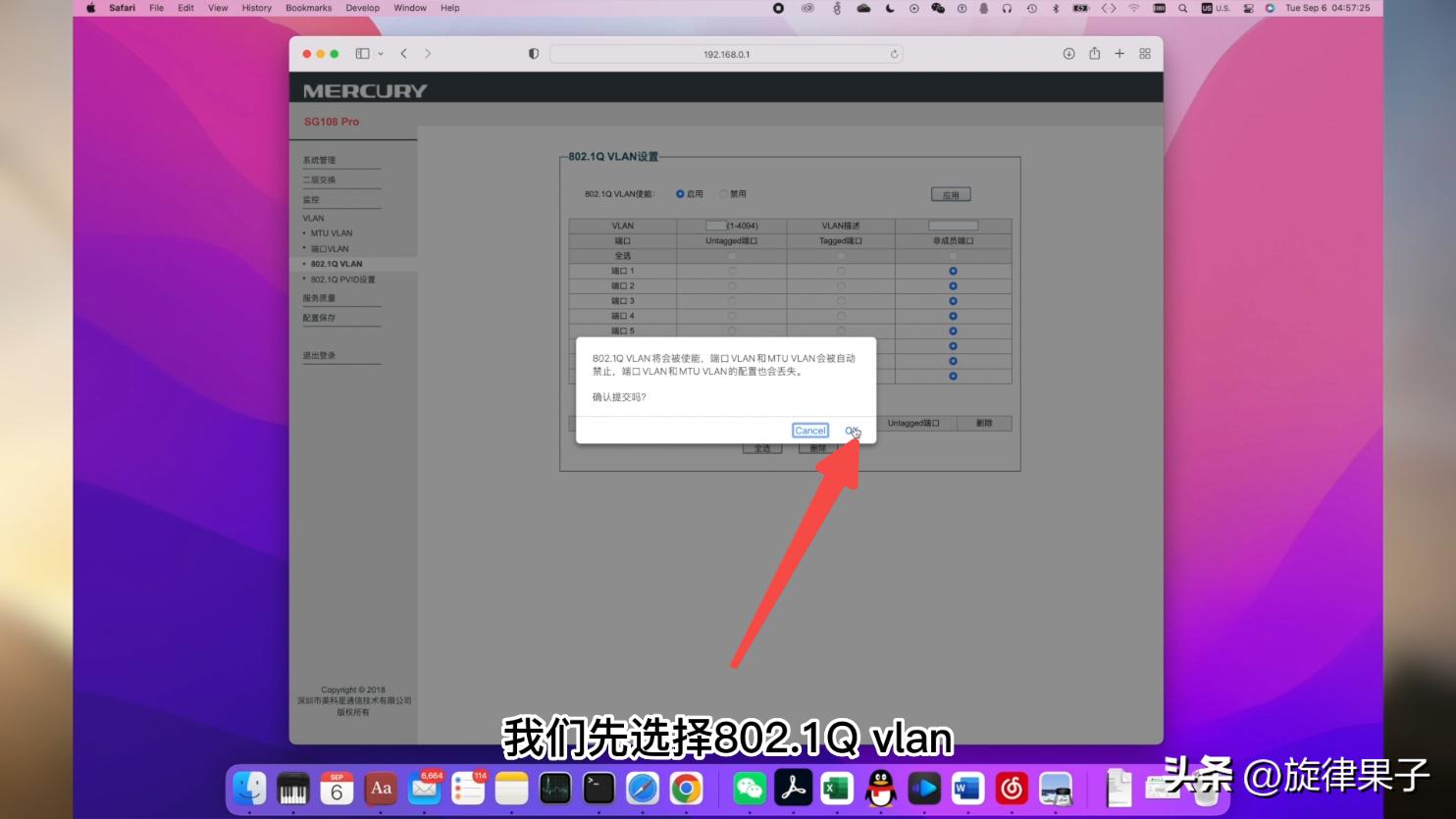

择802.1Q vlan，并且启用之后，

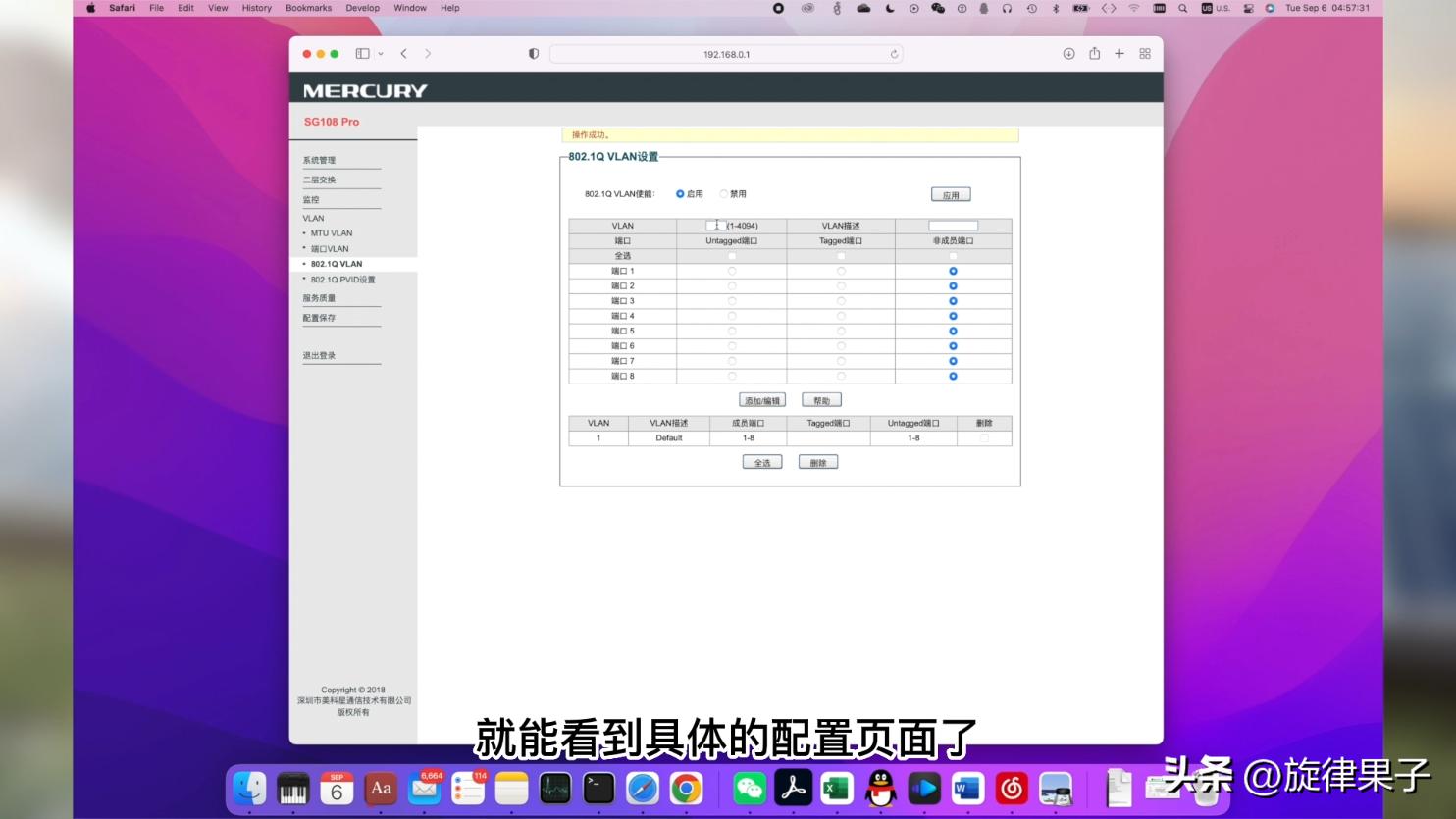

就能看到具体的配置页面了。

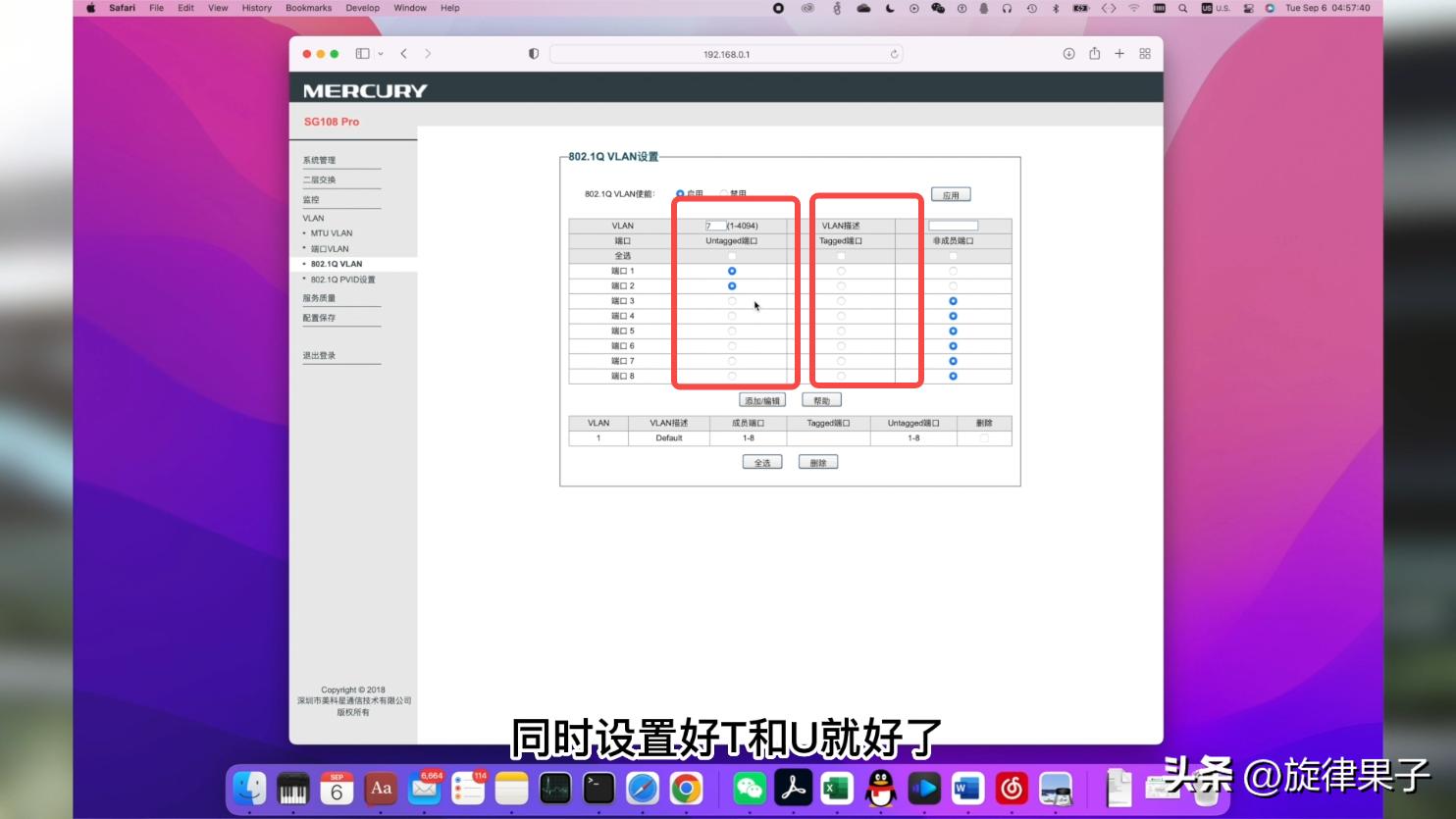

网件的配置方法与此完全相同。在创建VLAN的过程中，只需正确配置T和U即可。

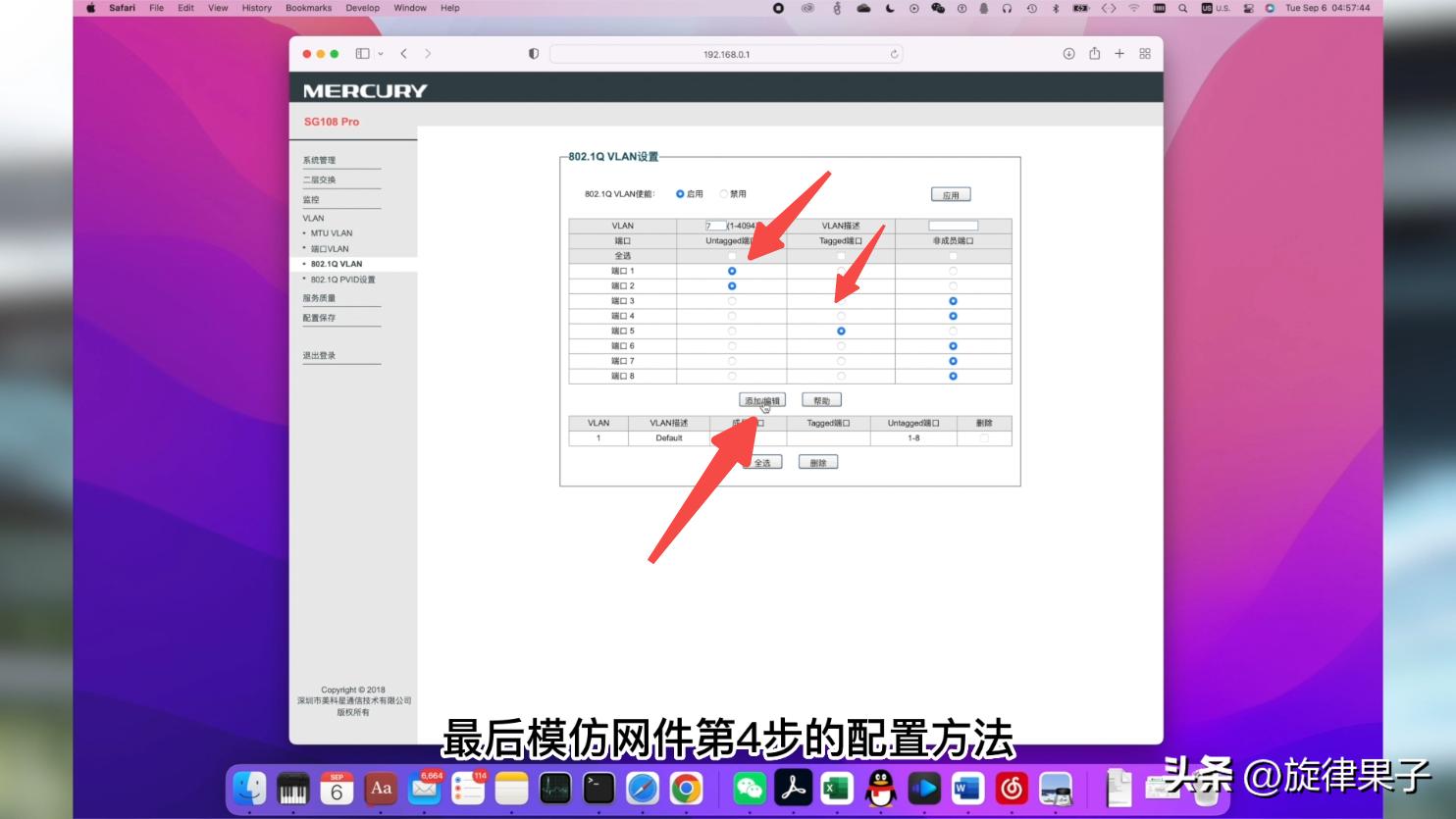

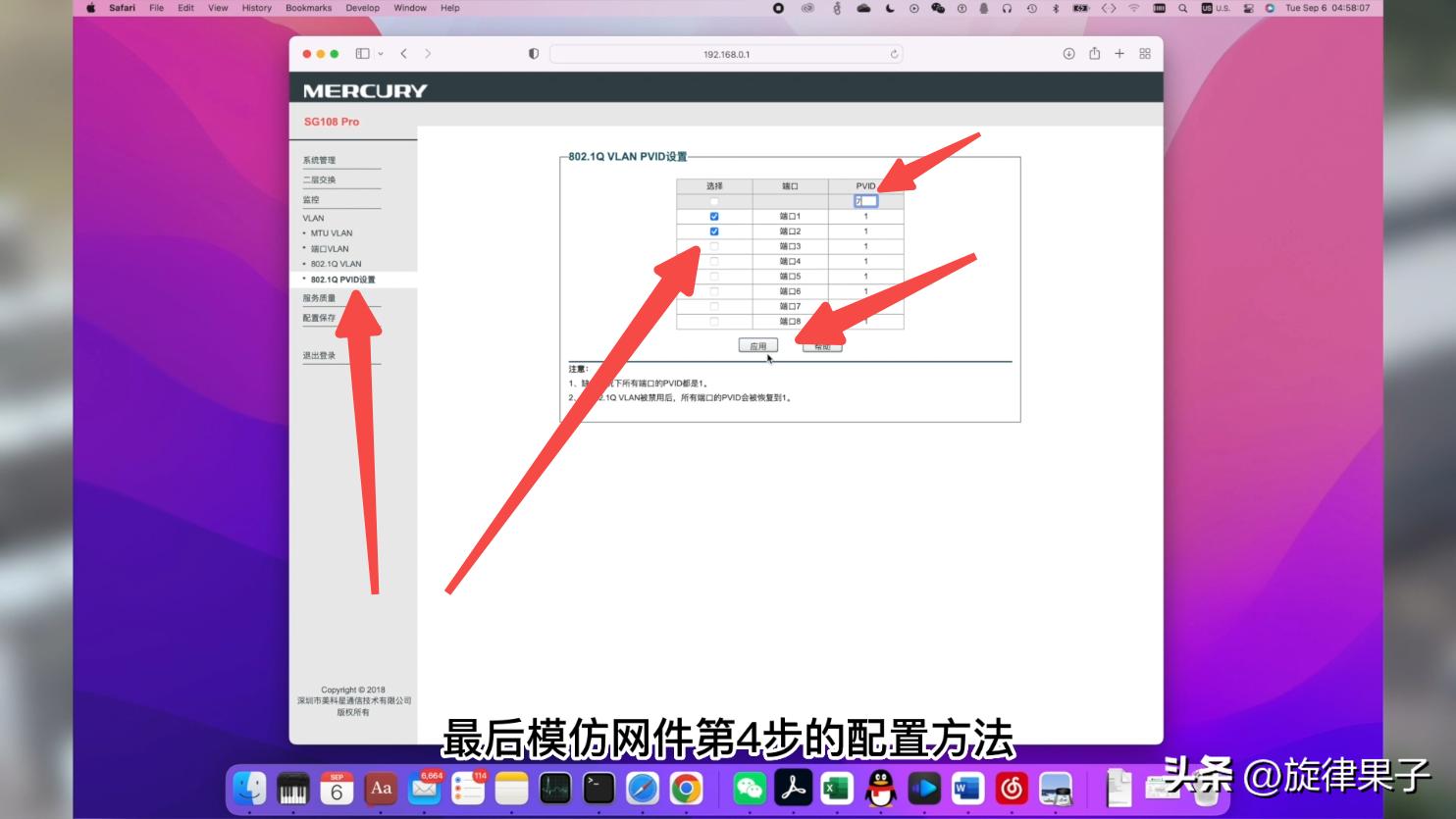

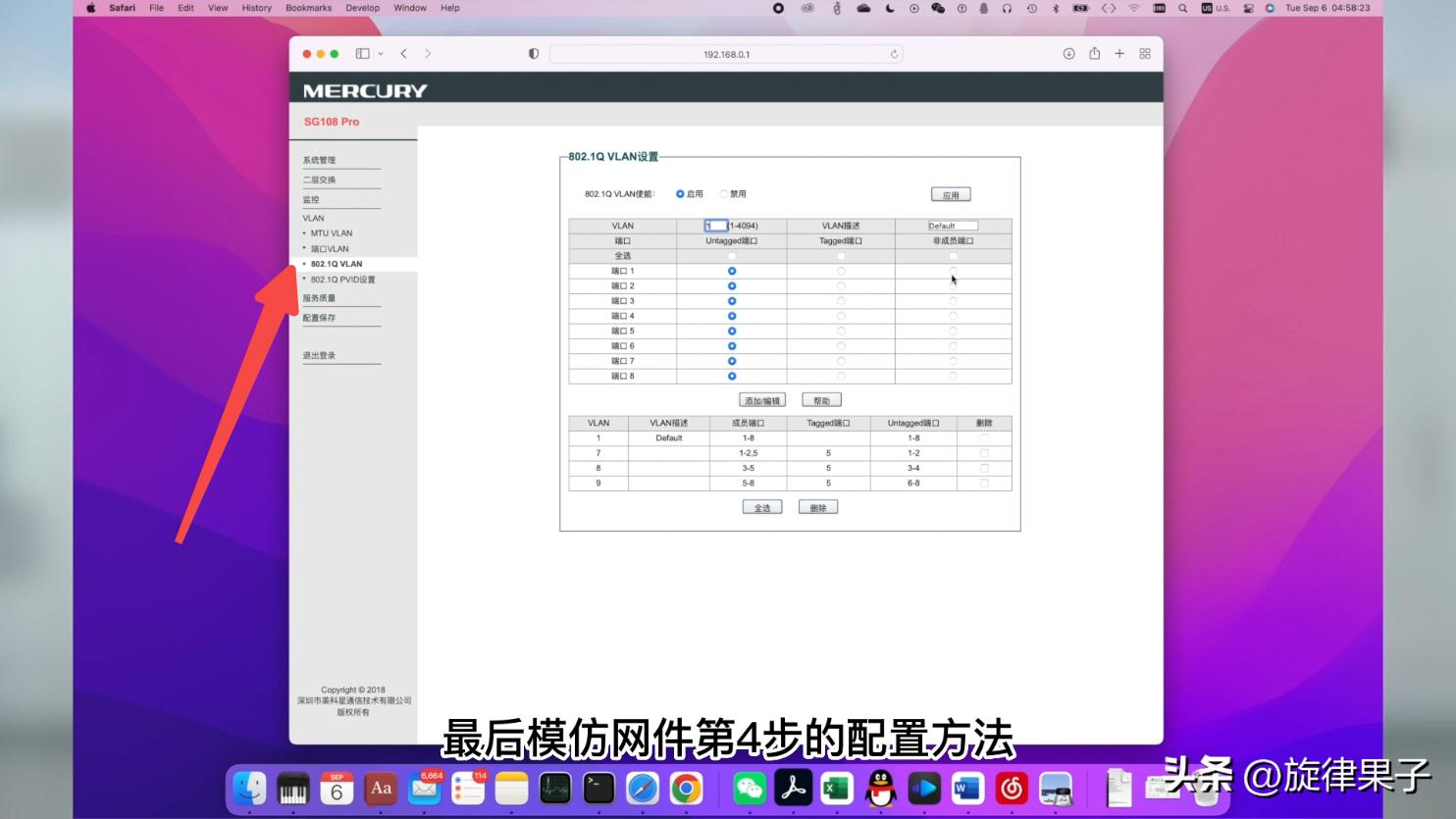

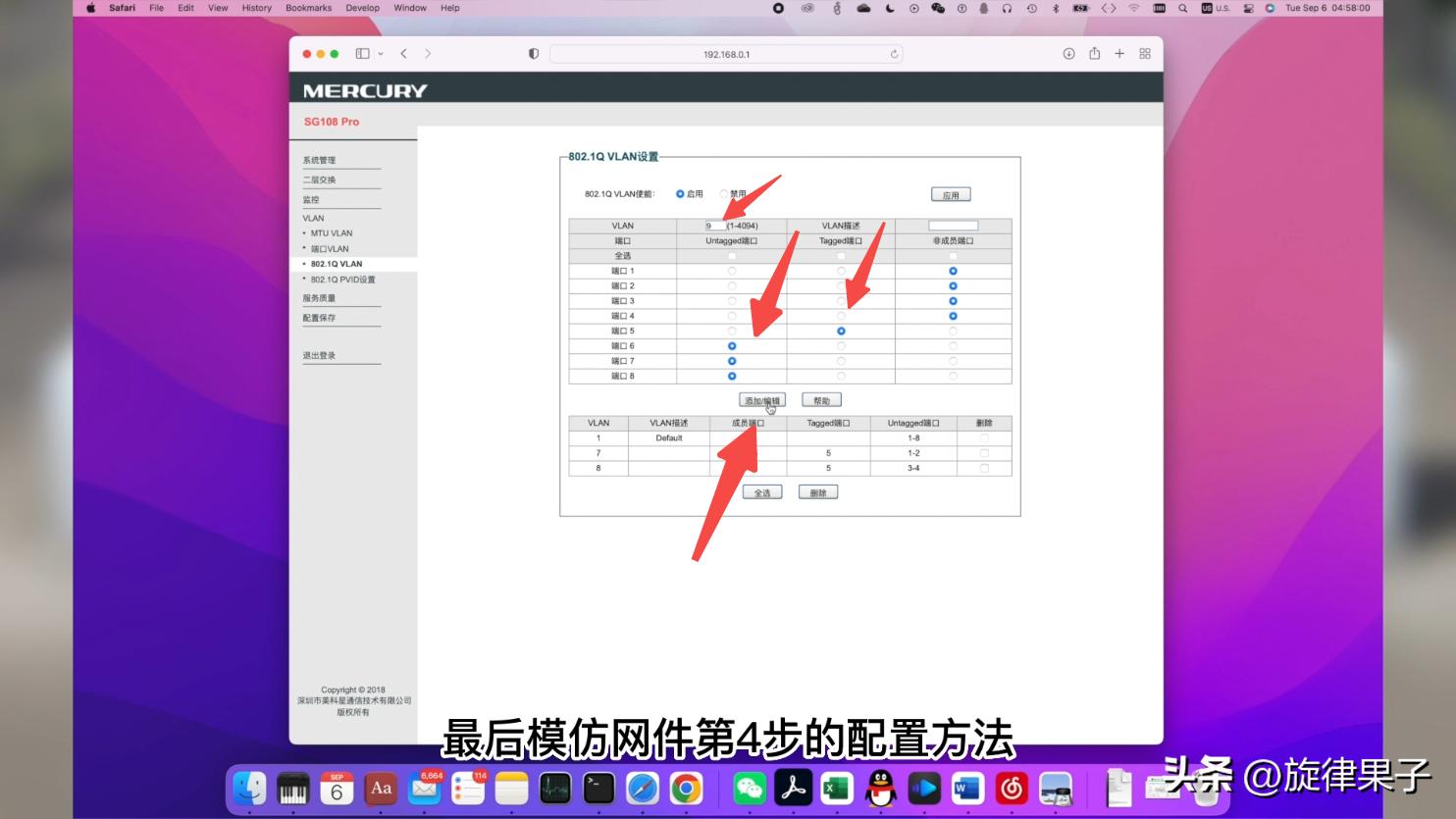

最后模仿网件第4步的配置方法，

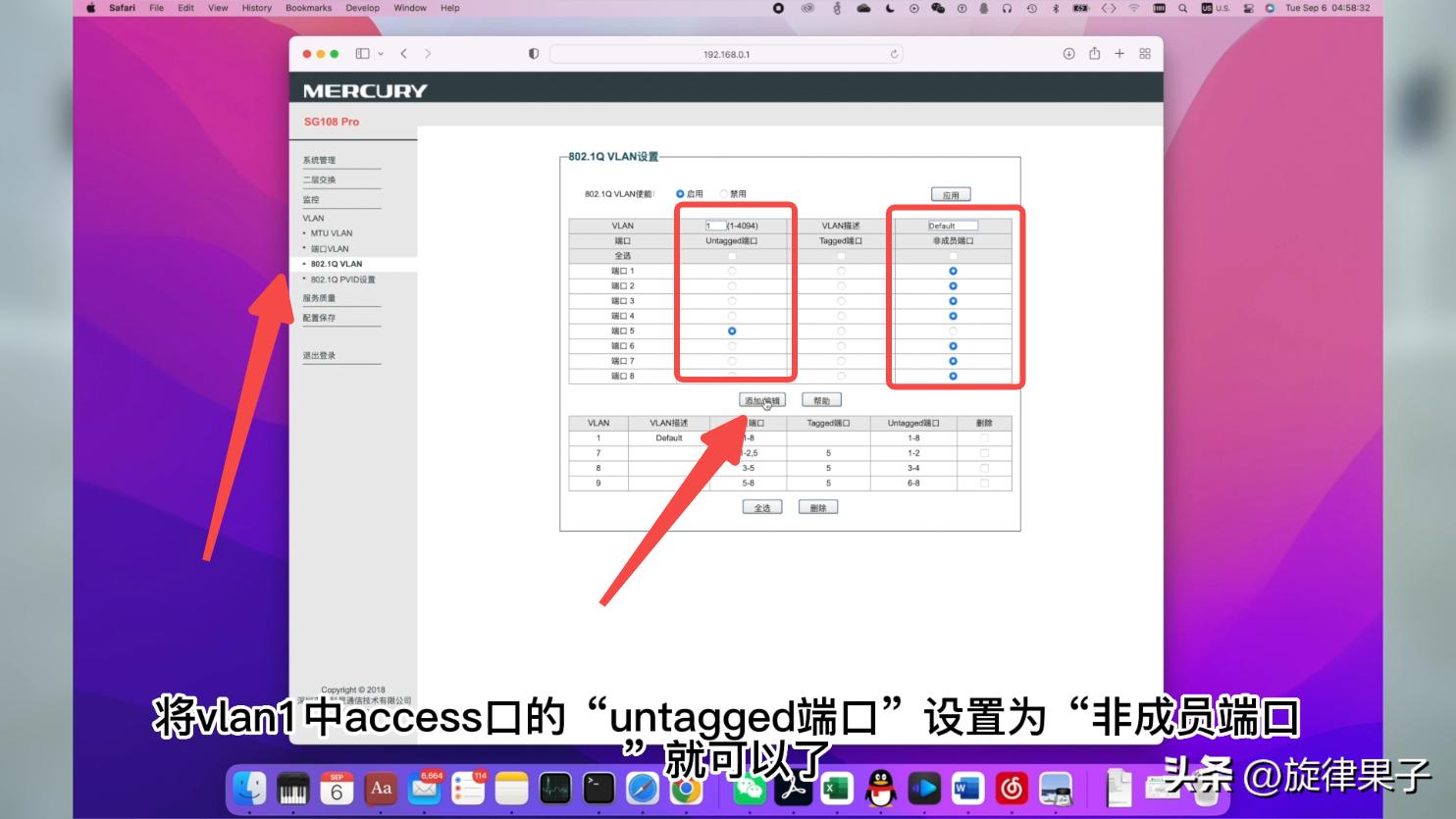

只需将vlan1的access口中的未标记端口配置为非成员端口即可。
这就是水星系列的配置方法。
网件与水星这两款设备属于家用型交换机，我们通过访问其IP地址来进入web界面进行设置。通常情况下，同一品牌的交换机默认IP地址是相同的，这就要求我们注意避免IP地址的冲突。因此，在系统设置中，记得将默认的IP地址更改为不会发生冲突的地址即可。
3.H3C企业级交换机Vlan配置教程(命令行)
下面我们看一下企业级的交换机怎么配置。

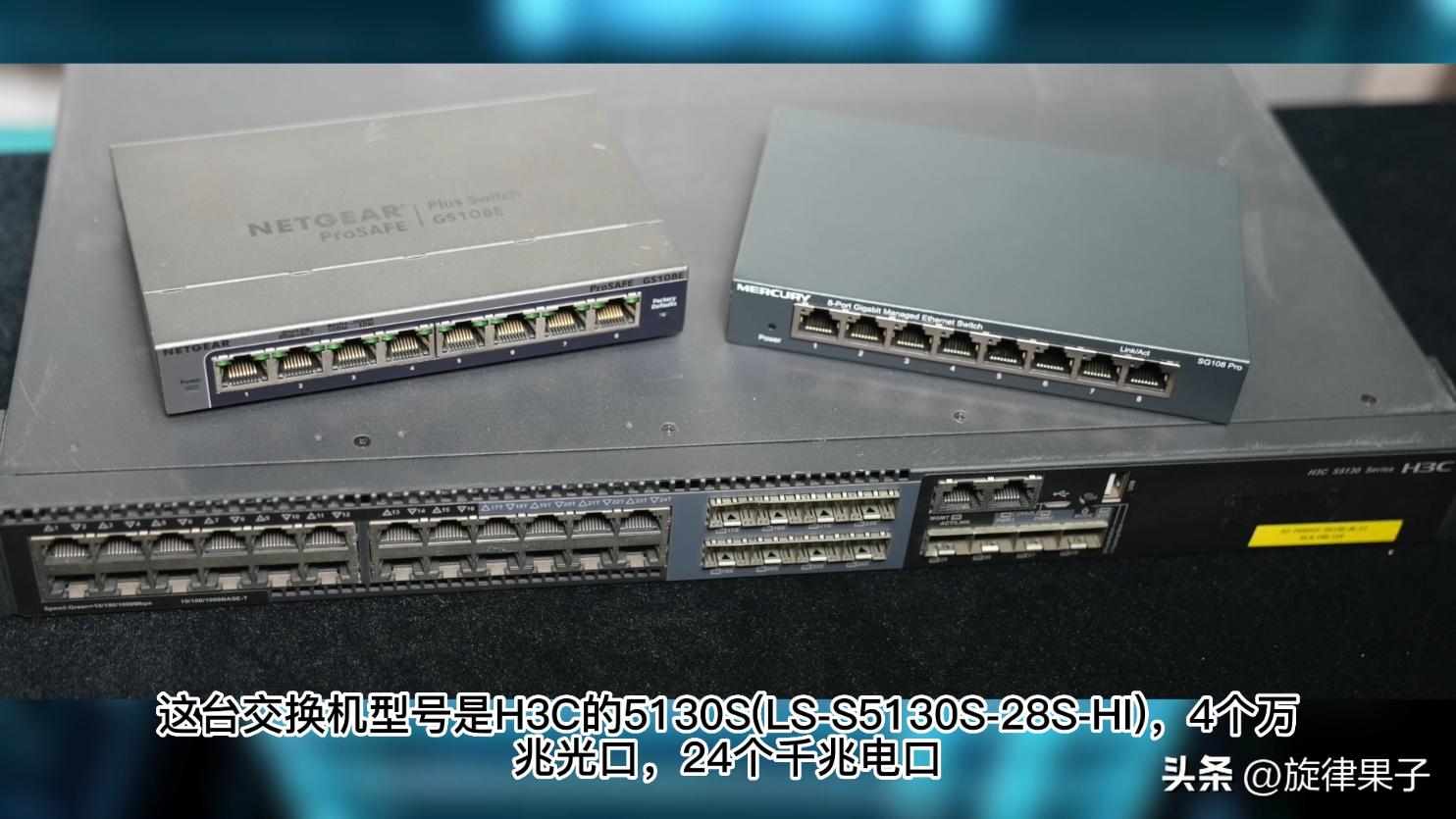

该交换机型号为H3C 5130S（LS-S5130S-28S-HI），具备4个万兆光接口，24个千兆电接口，以及8个光电复用接口。
这类企业级交换机出厂时并未设定IP地址，通常情况下，我们需借助控制台端口进行相应的设置。

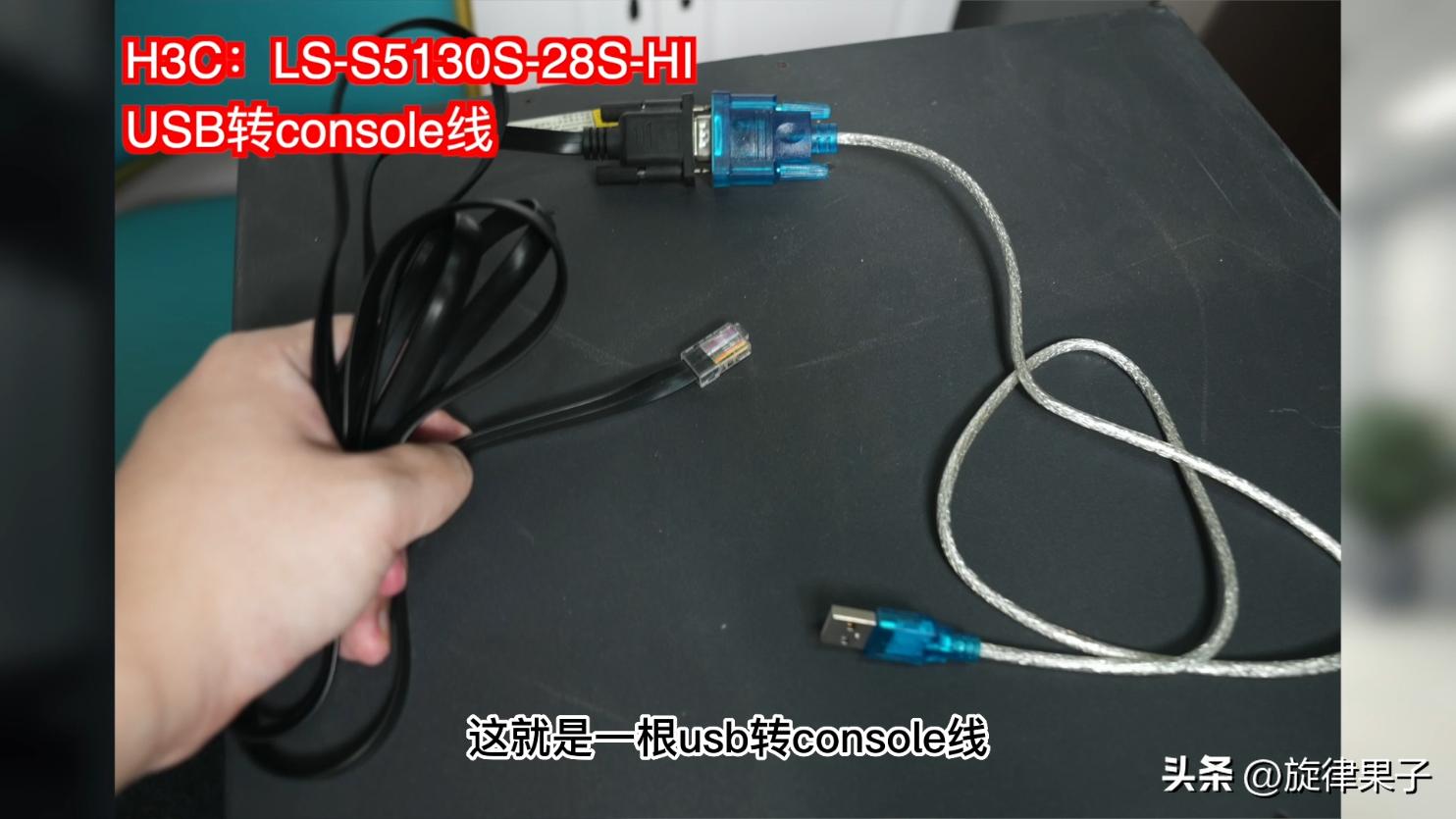

这就是一根usb转console线，

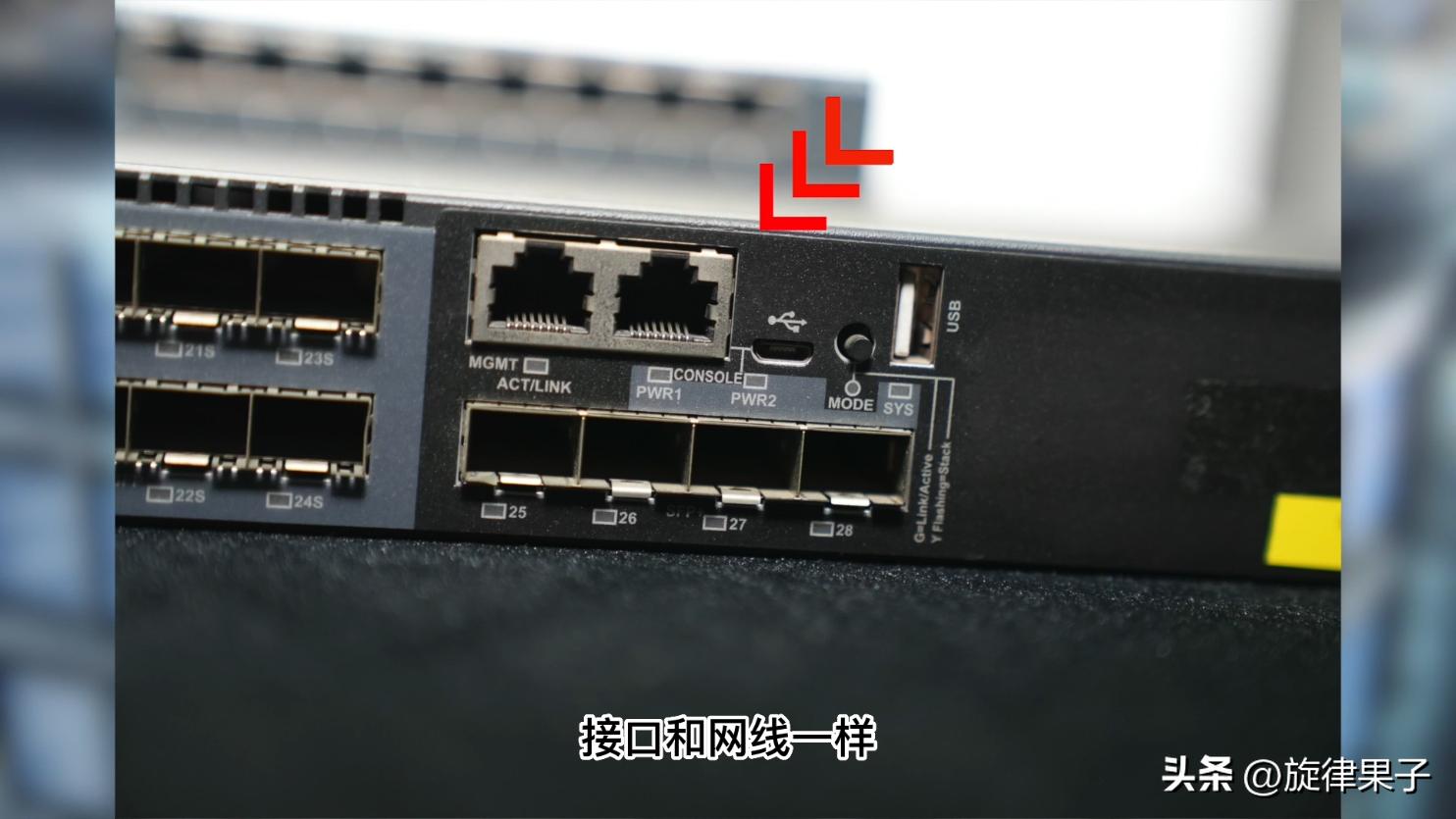

一端配备了USB接口，该接口连接至电脑，而另一端则是console端口，其连接方式与网线相似。

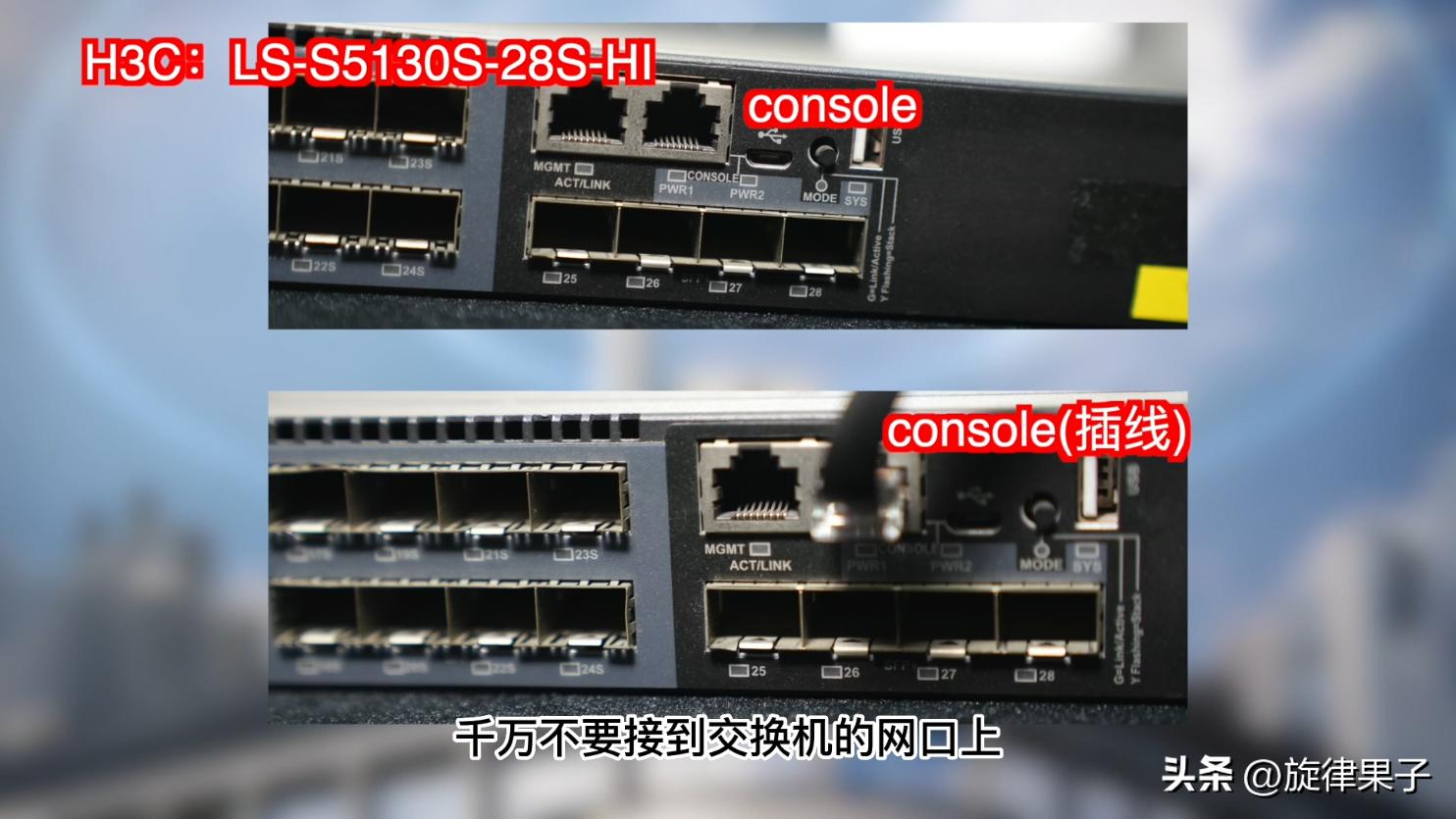

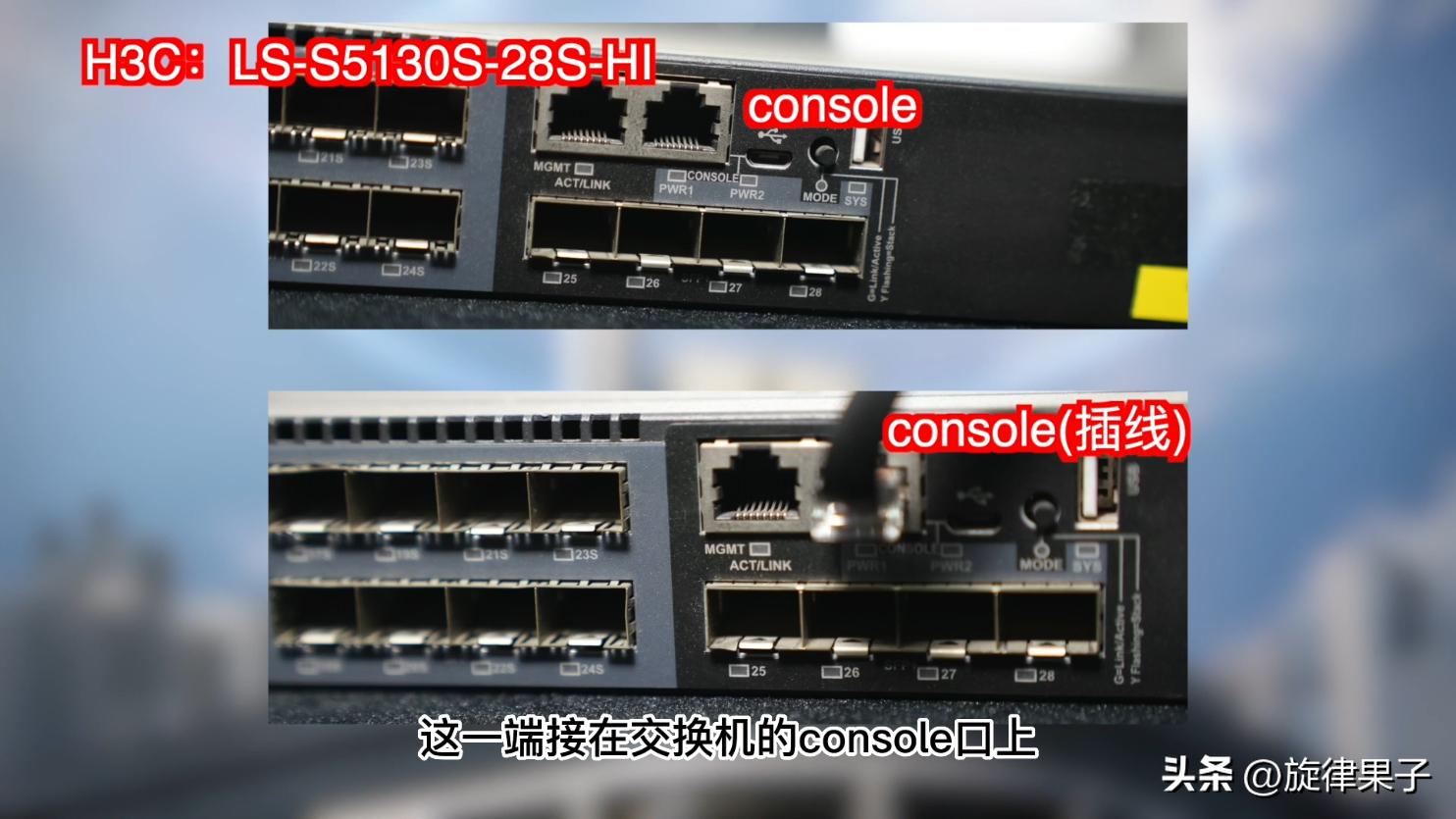

也是rj45接口，这一端接在交换机的console口上。
千万不要接到交换机的网口上。
这样我们就可以通过电脑访问交换机的命令行配置界面了。

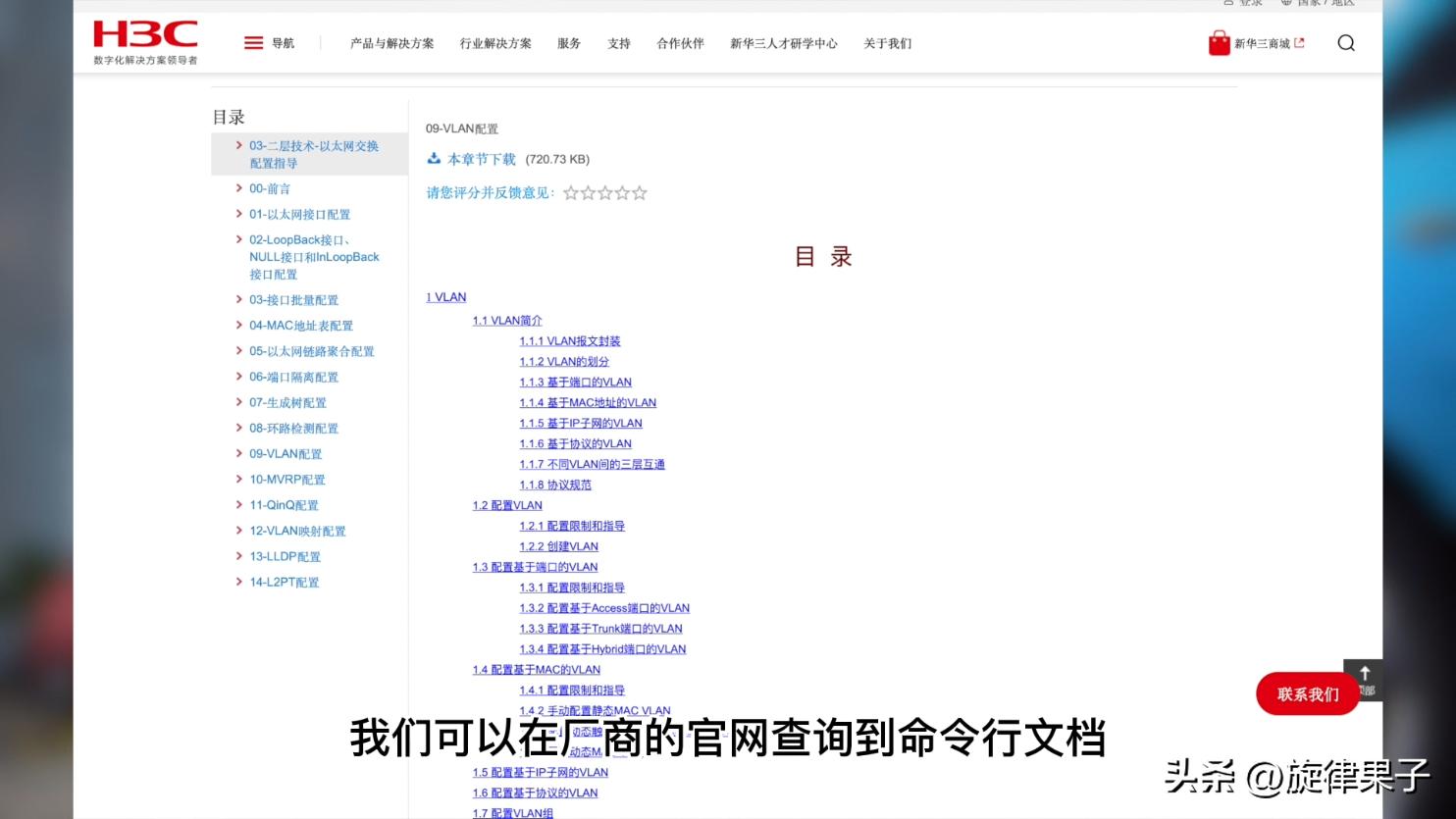

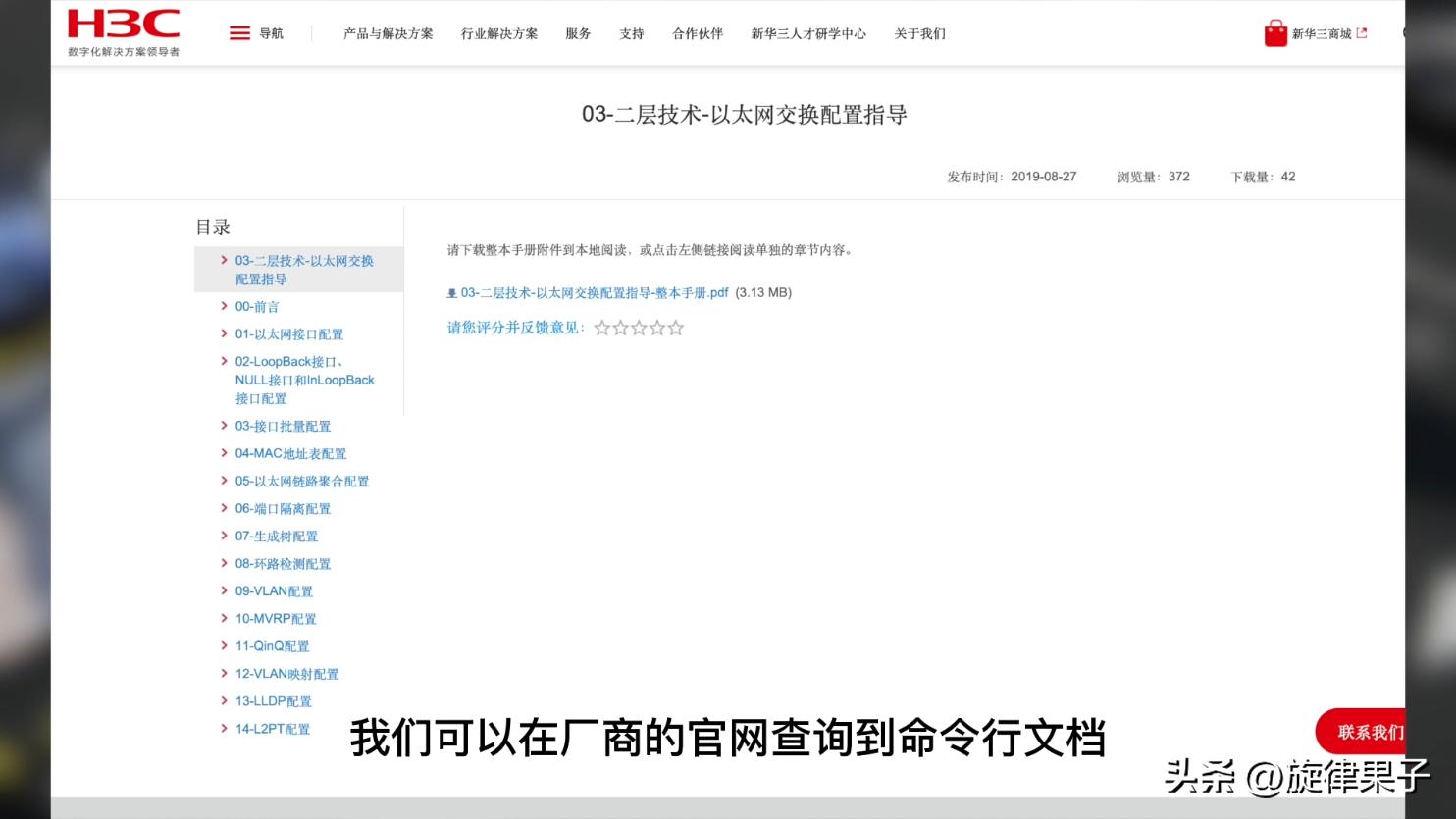

进入配置界面，您会发现不同品牌的企业交换机使用的命令存在差异；为了获取具体信息，您可以访问相应厂商的官方网站查阅相关文档。
在熟练掌握命令行操作之后，使用命令行进行配置相较于家用路由器的设置要简便得多。

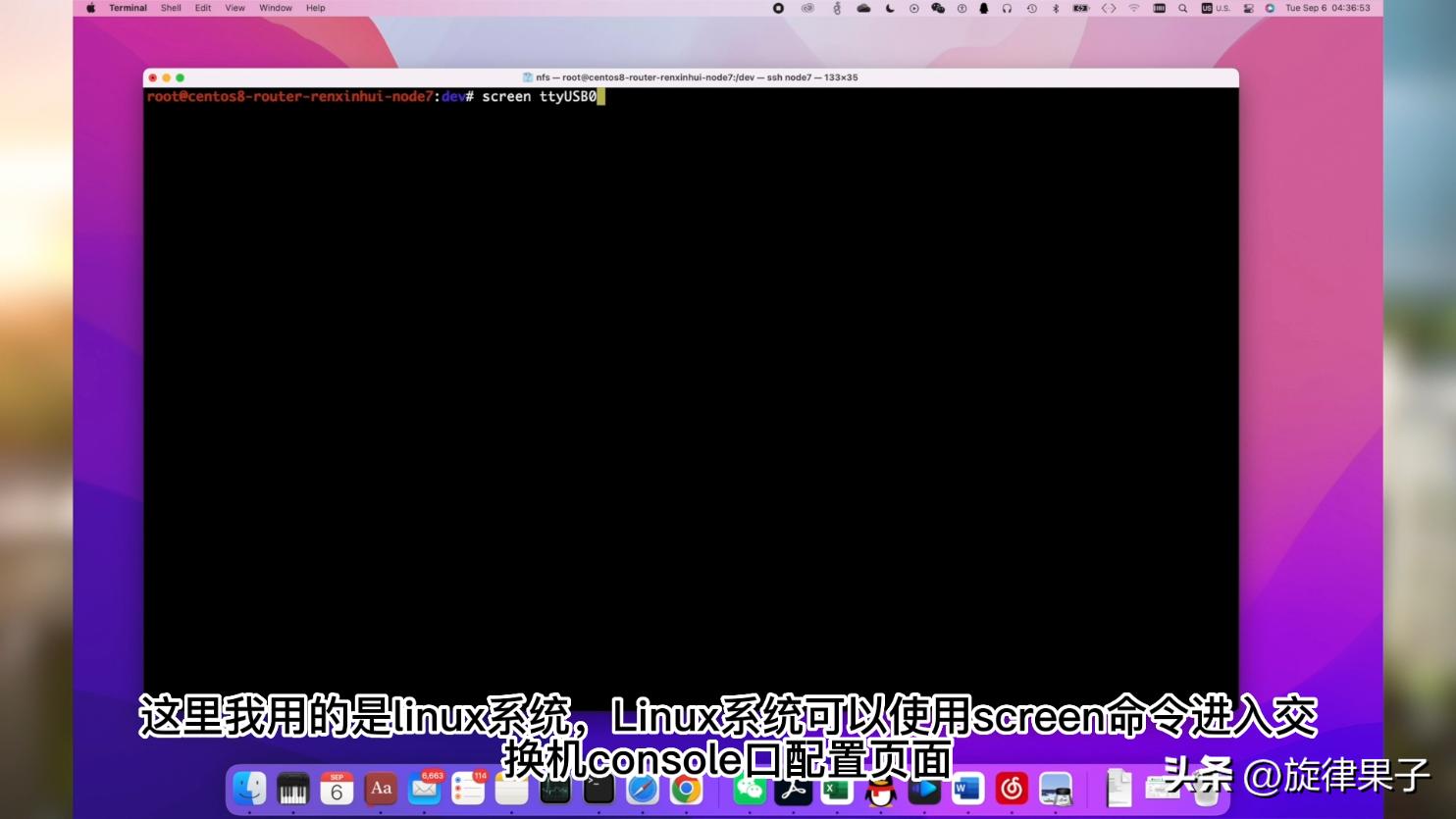

此处所使用的操作系统为Linux交换机基础配置视频，借助screen命令，用户能够成功接入交换机的控制台端口，进而进入配置界面。

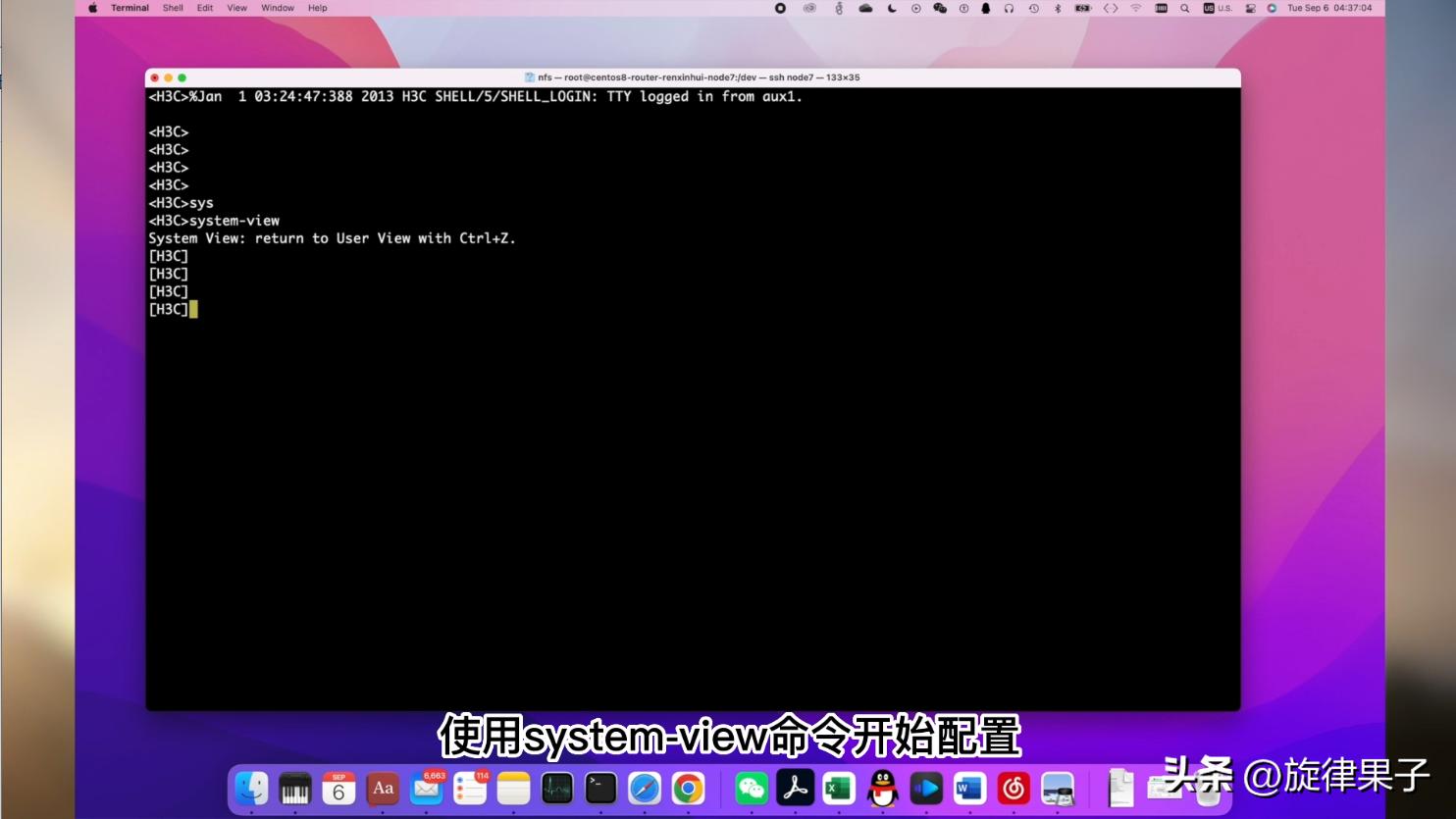

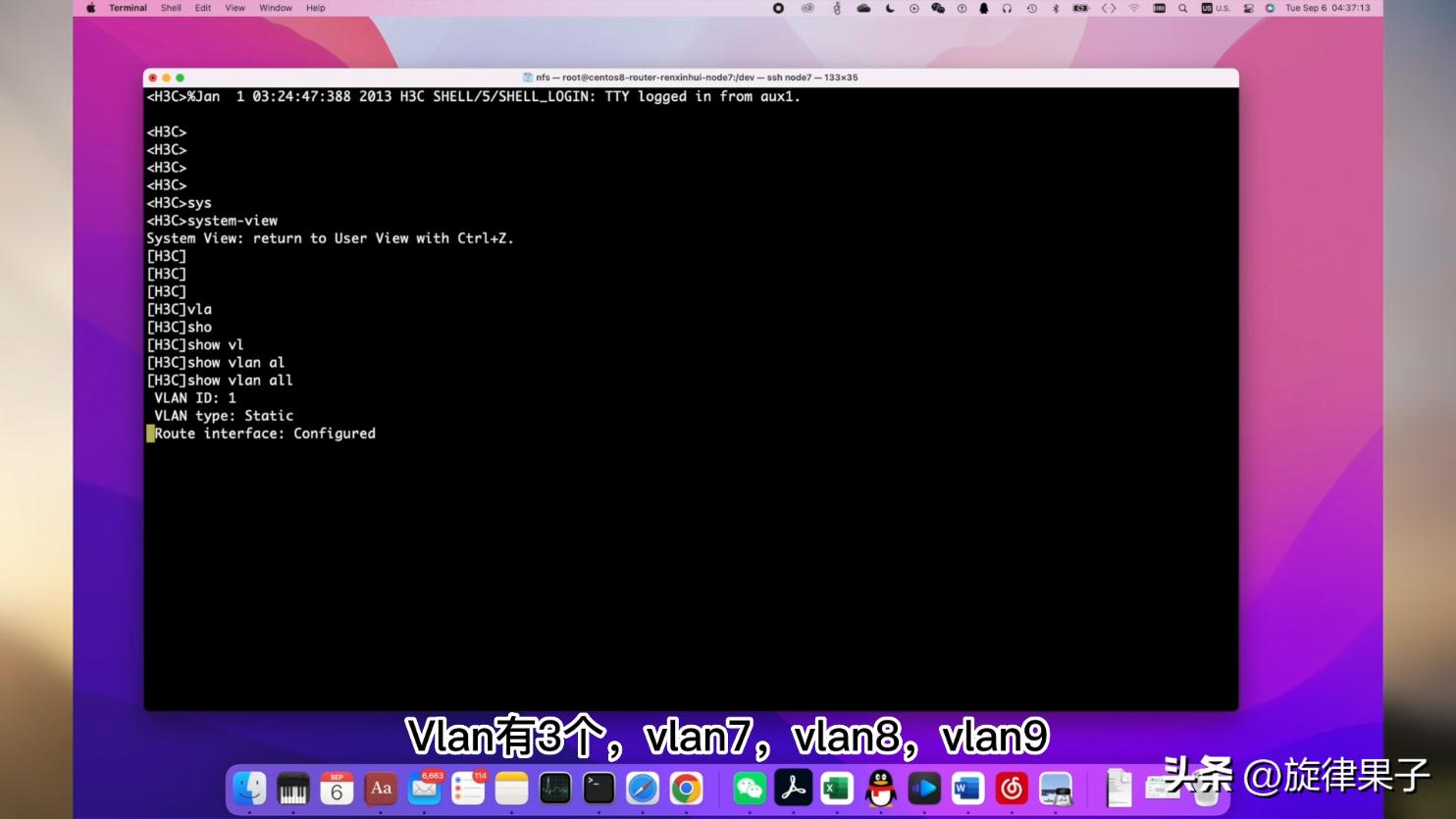

使用system-view命令开始配置。
system-view
Vlan有3个，vlan7，vlan8交换机基础配置视频，vlan9。

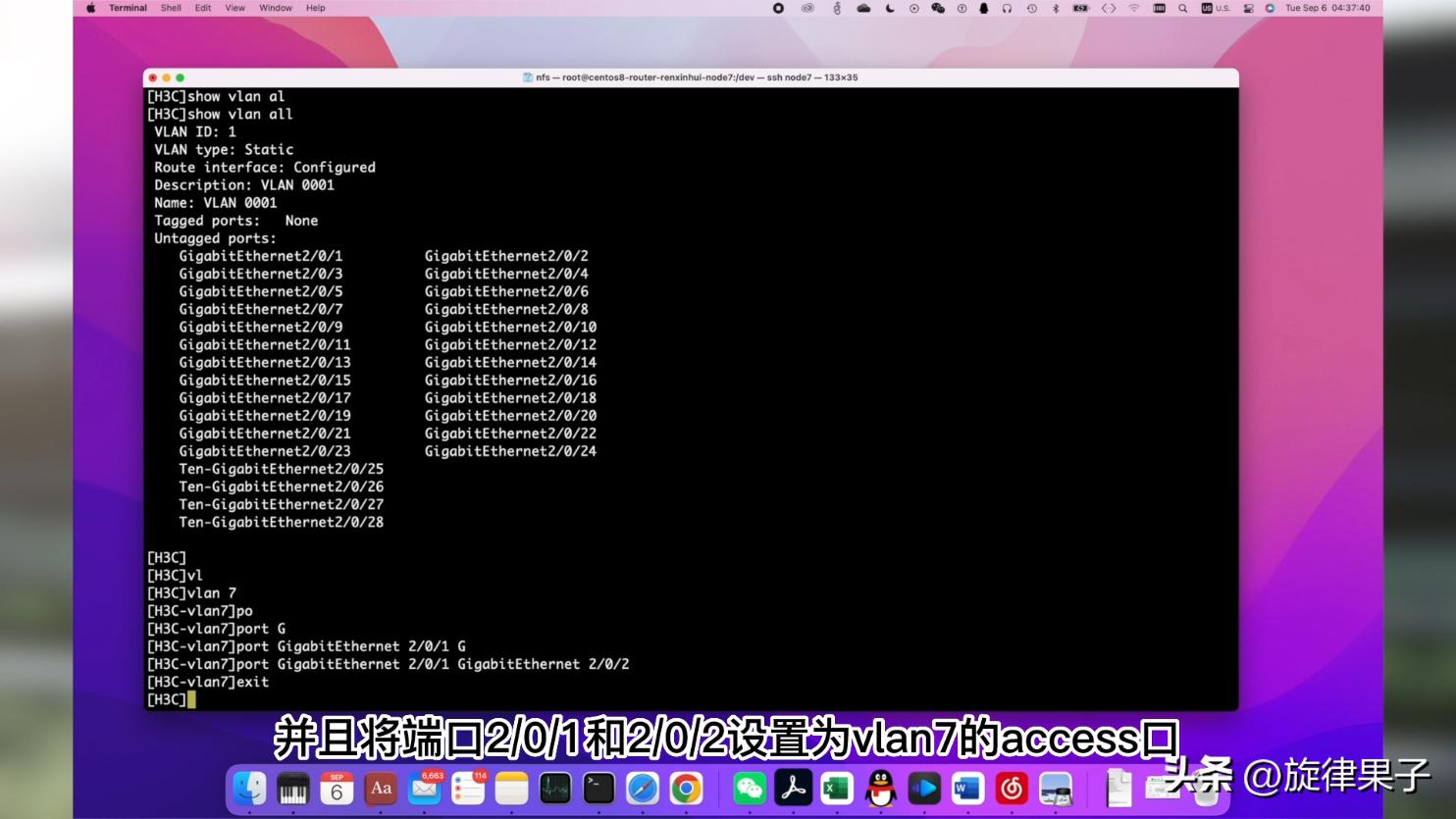

首先，我们需要建立vlan7，然后，将端口2/0/1和2/0/2配置为vlan7的接入端口。
show vlan all
vlan 7
将端口GigabitEthernet 2/0/1与GigabitEthernet 2/0/2进行连接。
exit
按照同样的方法创建vlan8和vlan9。
vlan 8
将端口GigabitEthernet 2/0/3与GigabitEthernet 2/0/4进行连接。
exit
vlan 9
将端口2/0/6的GigabitEthernet连接至端口2/0/8。

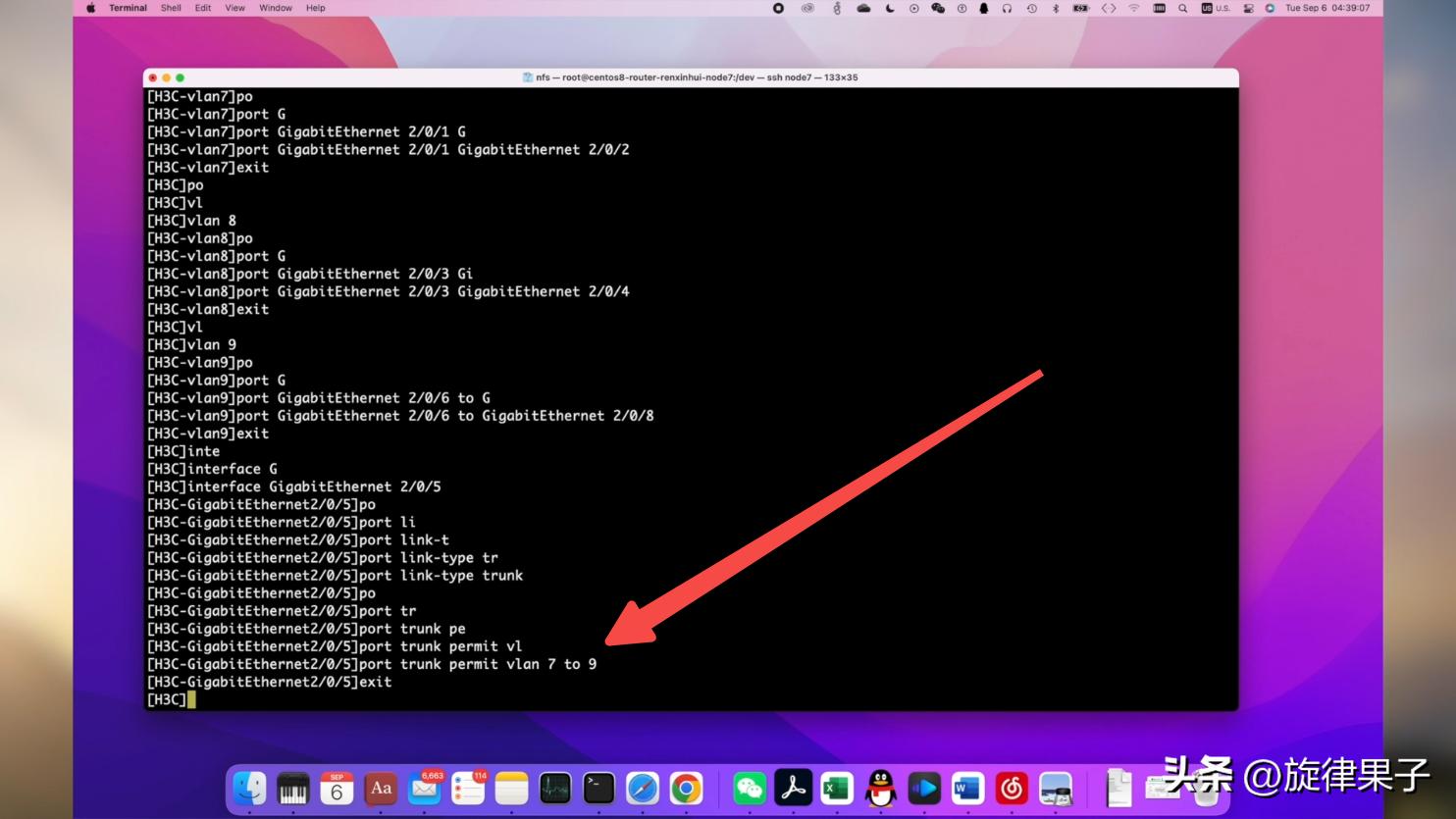

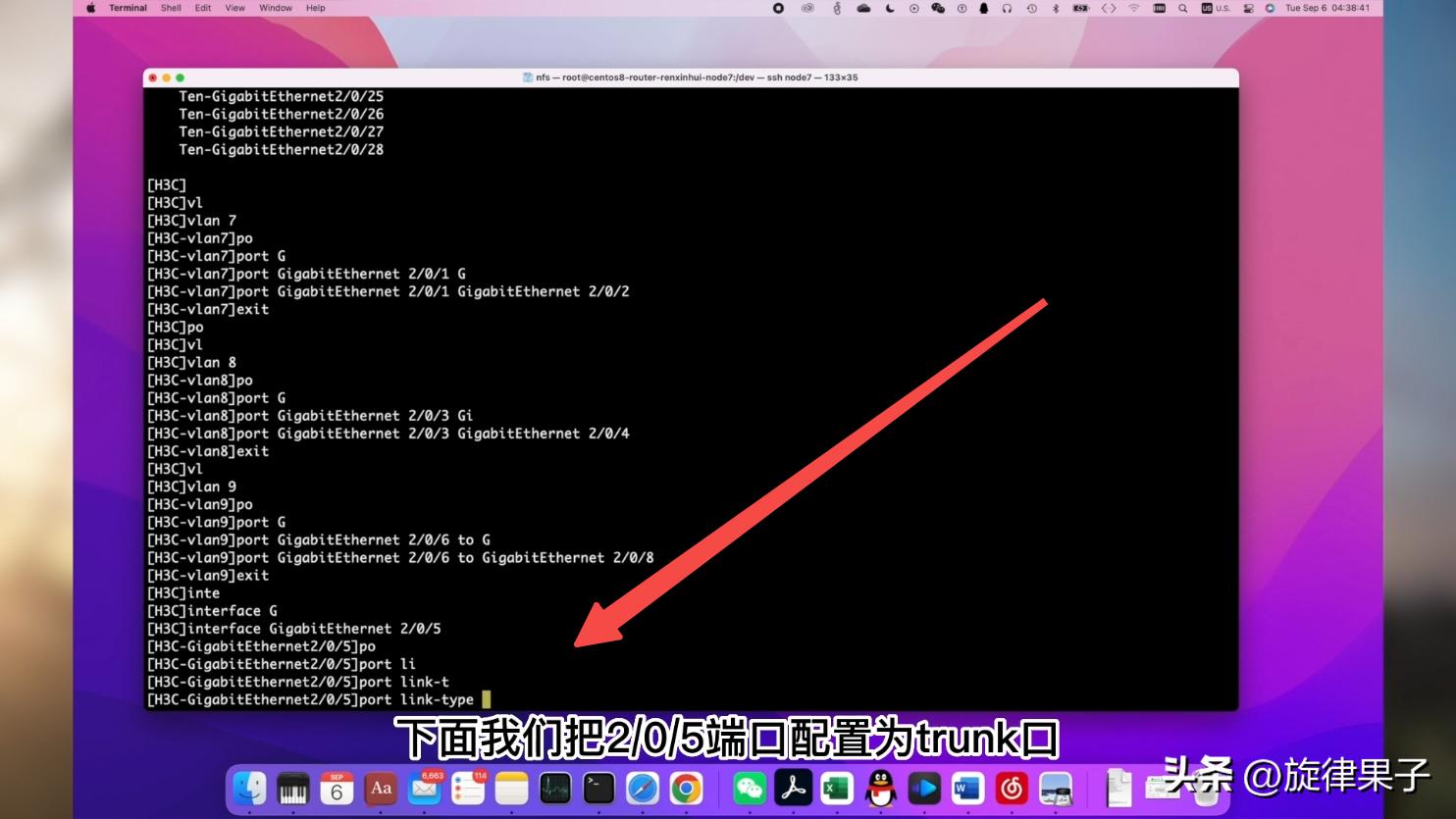

exit我们对2/0/5端口进行设置，将其端口类型调整为trunk模式。
然后允许vlan7-9通过。
配置接口，指定为千兆以太网接口，编号为2/0/5。
port link-type trunk
port trunk permit vlan 7 to 9
exit
这样就配置好了。

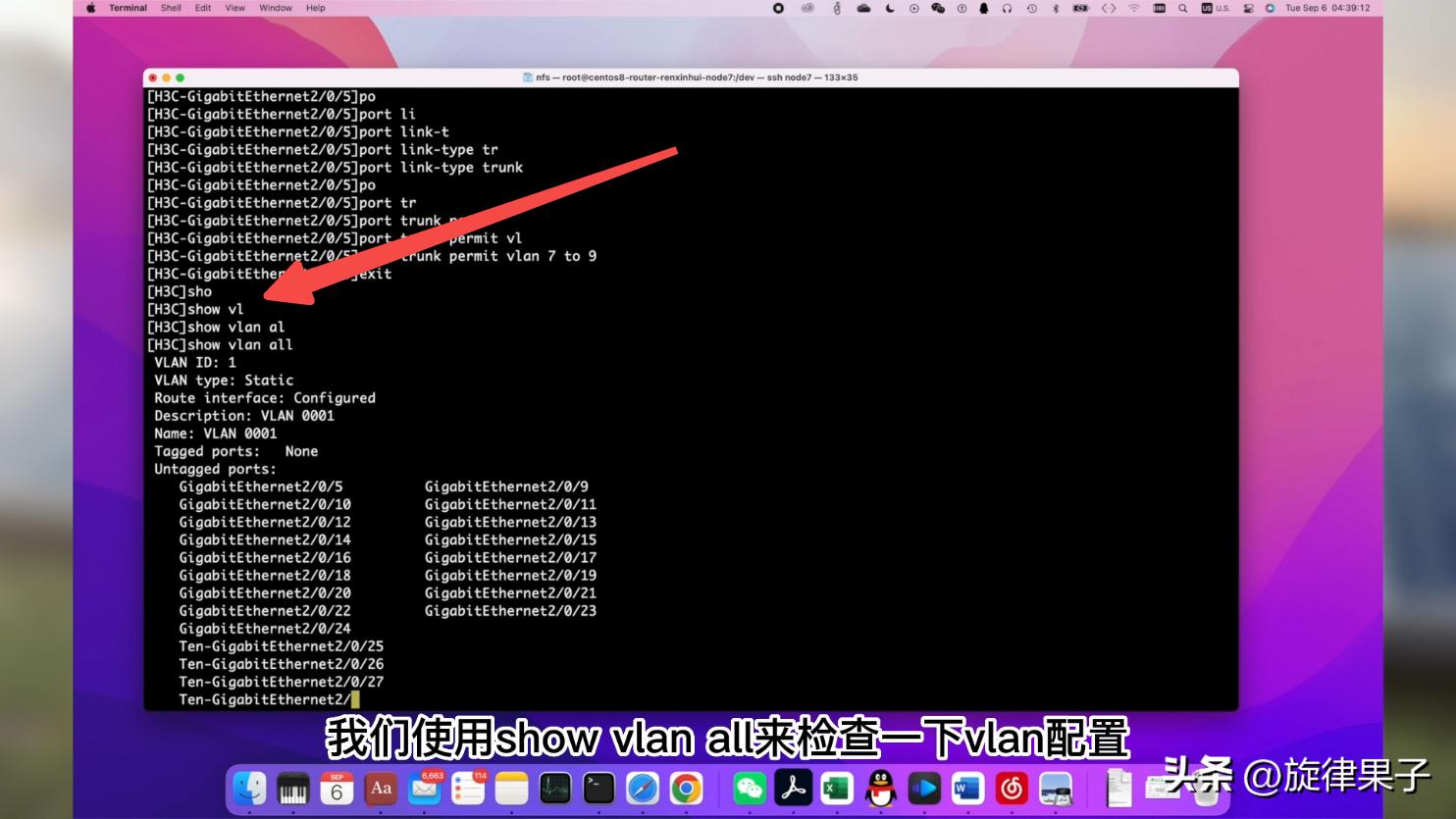

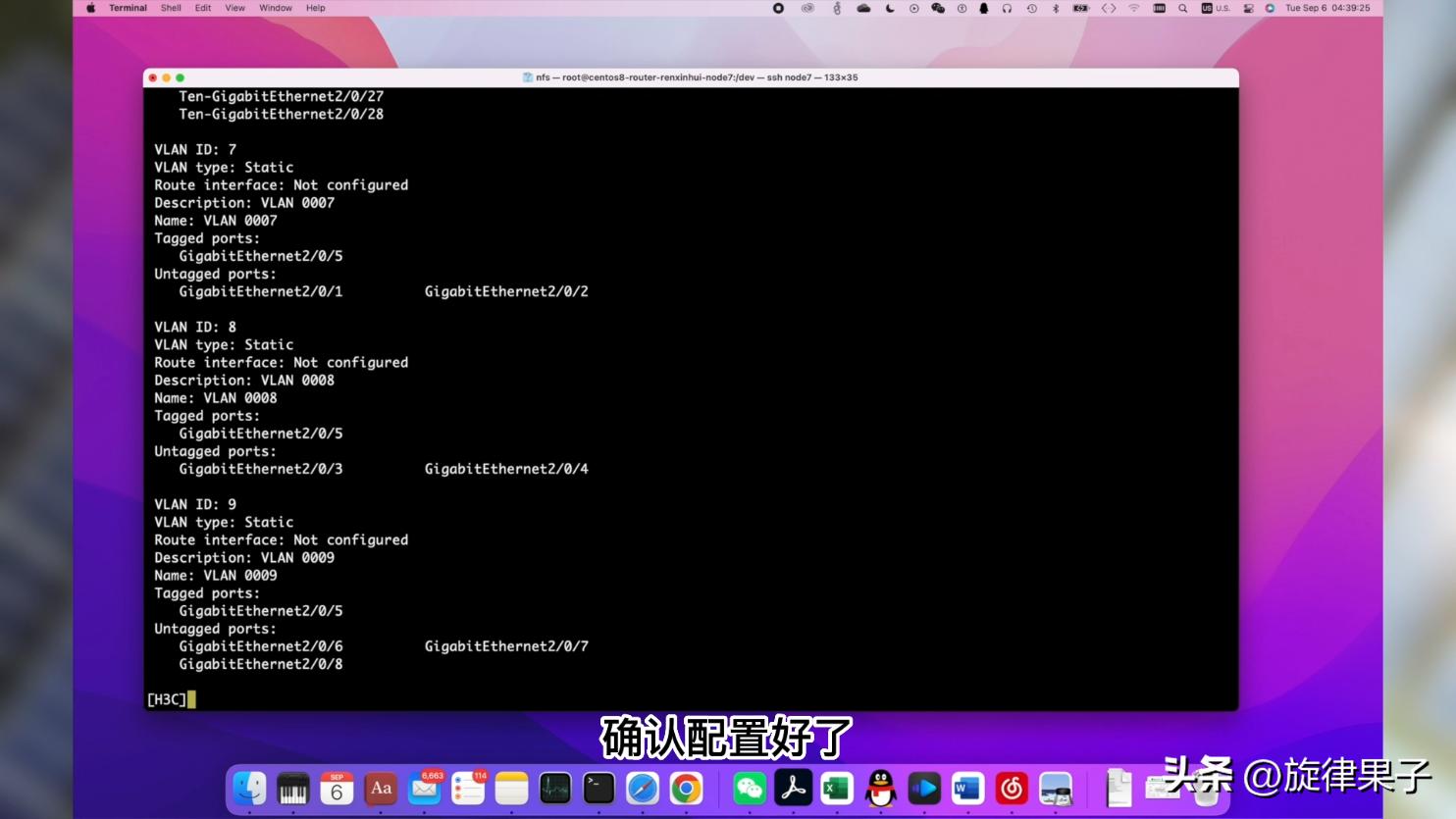

我们使用show vlan all来检查一下vlan配置，
show vlan all
确实配置好了，
是不是很简单，和第9期讲的完全一样。

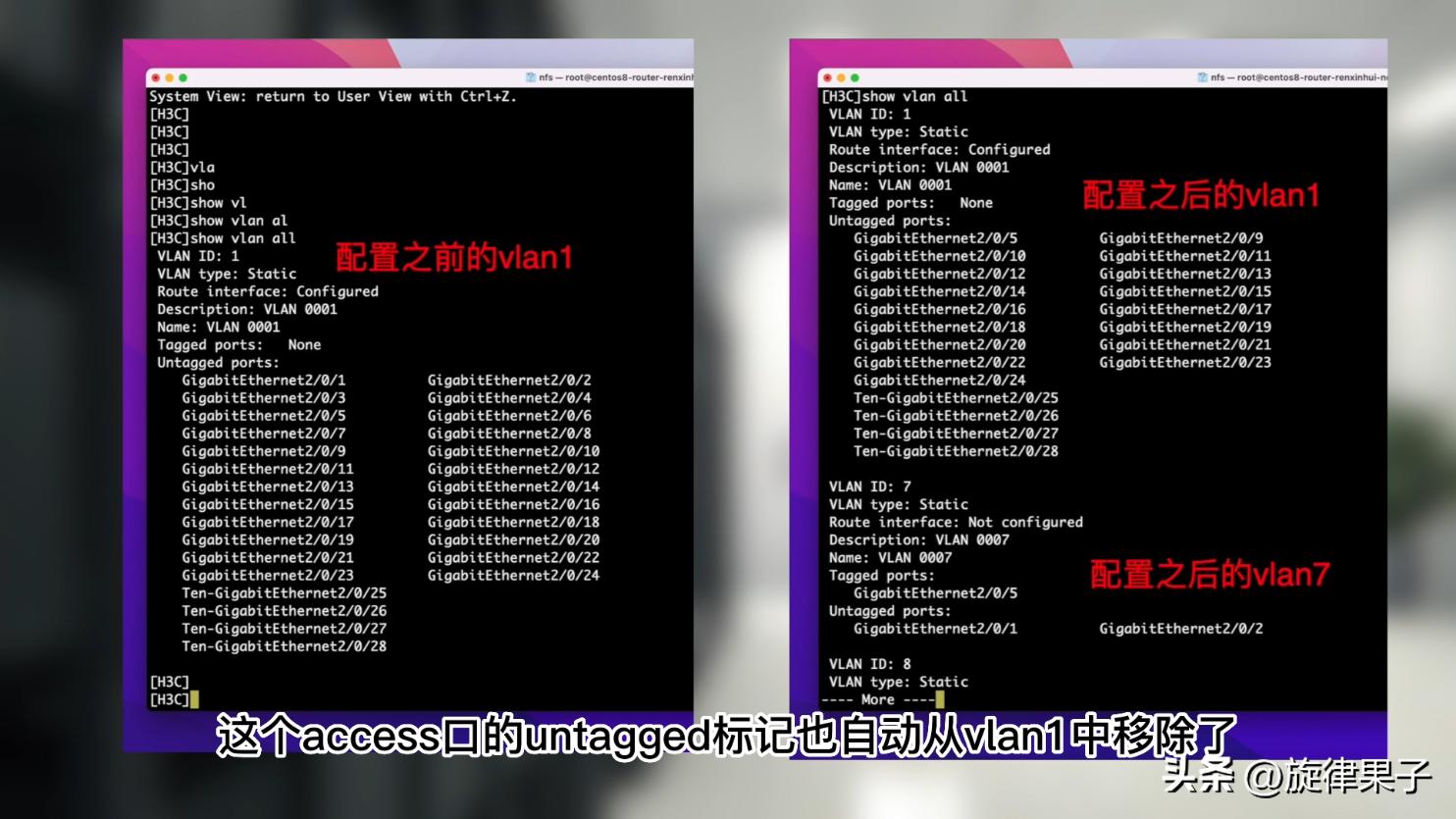

经过我们之前的设置，在调整接入端口VLAN标识时，无需单独配置PVID，交换机已自动完成了所有相关修改。

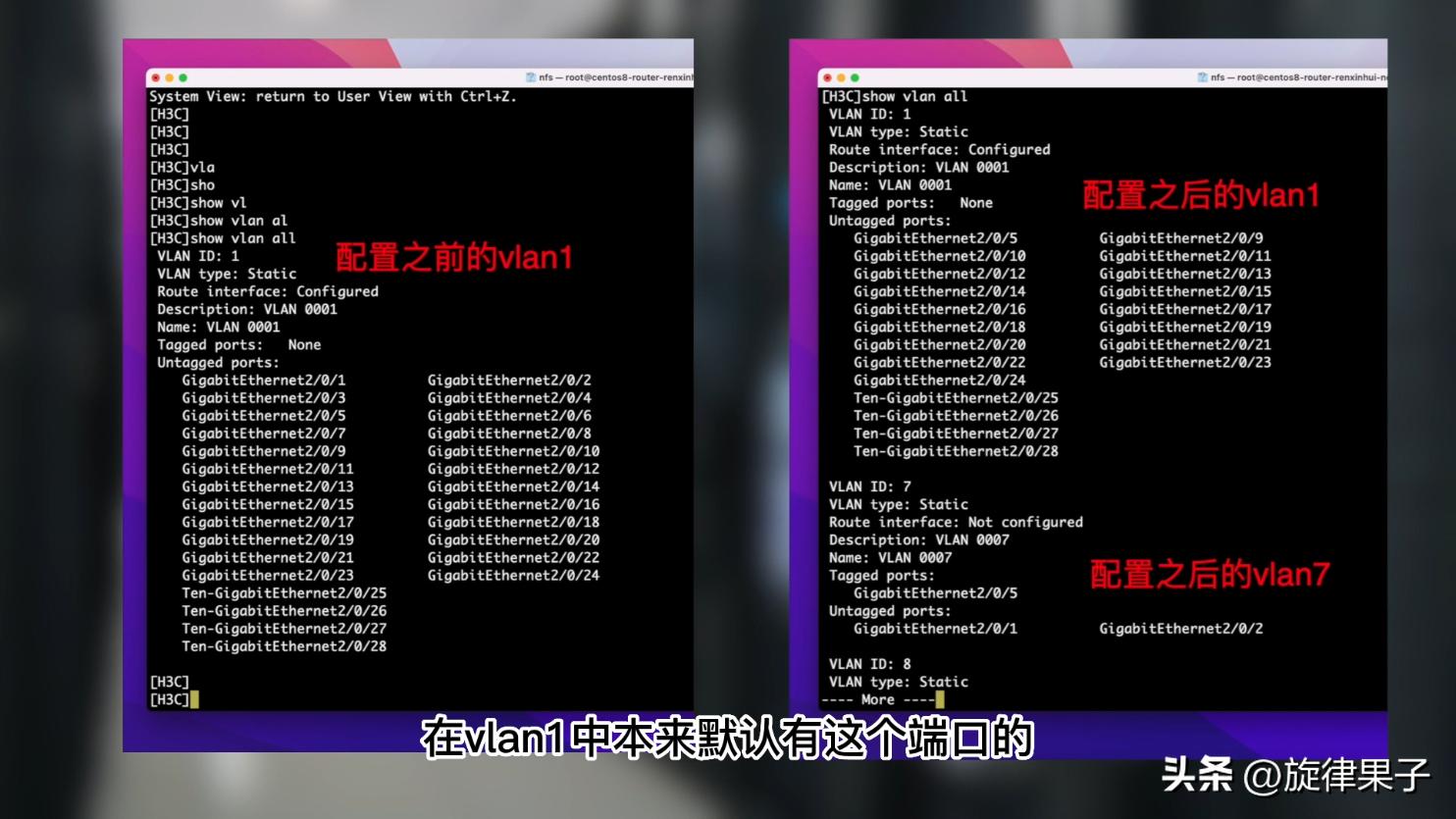

而且之前vlan1中默认的access端口，
若配置为不同于默认的VLAN，那么这些接入端口的无标记标识便会自动从VLAN 1中去除。
这就是刚才家用交换机的配置为什么要做第4步的原因。
至此，我们已对各类交换机配置进行了详细演示，同时传授了查阅资料的方法。关于Vlan的内容，我们已全面讲解完毕。只要认真领会，观看这几期视频，你应当能够独立完成较为复杂的网络设计与配置。
如果还没学会，欢迎提着你的交换机来找果子。
加关注，找果子。
本期节目即将结束，接下来的精彩网络系列将继续填补空白，近期我也构思了许多新颖内容，期待大家的热情支持，我是旋律果子，一位热衷于网络的极客，期待与大家在下期节目再会。
