互联网上最不给 “军儿” 面子的人是谁，除了这几天余承东隔空喊话，我觉得还有一个人大家可能想不到，那就是川普。
五月底小米刚发布了玄戒芯片，结果没几天，美国人就抡起制裁大棒，打算给新出炉的中国芯片产业上上强度。
据央视报道，商务部证实美国在日内瓦经贸会谈后，陆续新增出台多项对华歧视性限制措施怎么看手机使用几年了?，包括发布AI芯片出口管制指南、停止对华芯片设计软件（EDA）销售等。
虽然这很可能并不是针对小米，而是针对整个中国芯片产业，但这前后脚的关系嘛，也不免让有些网友无端联想。
不过，真要仔细盘盘这次美国佬的禁令，其实更严重的地方不是针对华为小米之类的某家企业，而是对中国EDA软件和设备的全面断供。
啧啧啧，以前是卡光刻机，不想让咱造出来芯片，现在更离谱了，连芯片设计图都不给你画。具体怎么个事呢，问题就出在EDA这个听着陌生、却能要了芯片“命”的玩意儿上。

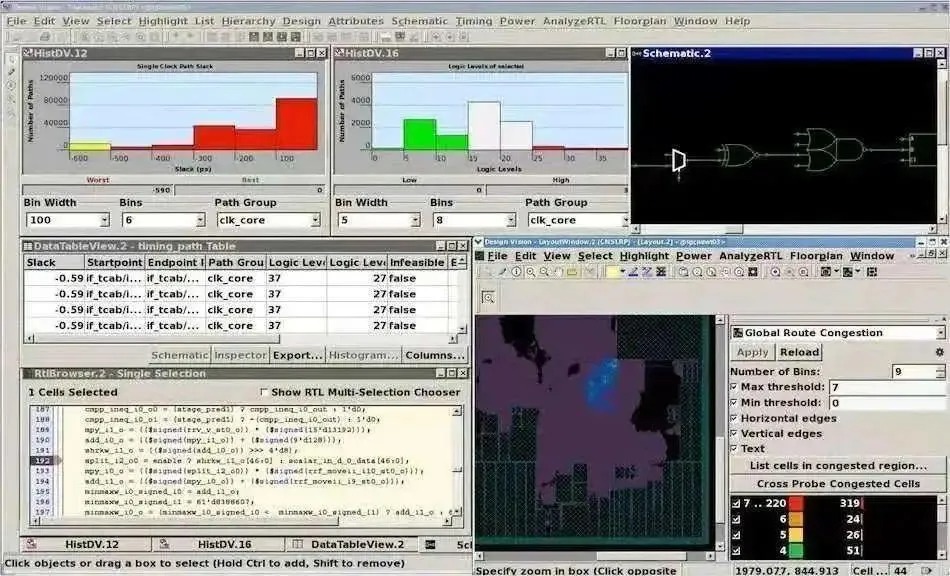

实际上，这EDA之所以重要，关键在于它不是一个孤零零的软件，而是一整套工具链+现成IP模块库。对芯片设计来说，它不止给你提供了从最开始的设计分析，中间的布图走线，再到最后的全套设计辅助。
而且这玩意儿还配套了人家已经设计好、验证过的功能模块，这些东西用起来省时省力，还跟芯片代工厂的PDK（工艺设计套件）紧密绑定，IP不对版，或者仿真模型不准，你芯片设计得再花哨，拿到台积电也会流片变废片。
这些东西就好比是你做 PPT 时候需要用到的模板素材库、打字时候输入法里的自动联想。没有模板照样能做 PPT、没有自动联想也能打字，但是缺少了辅助的执行效率一定非常差。

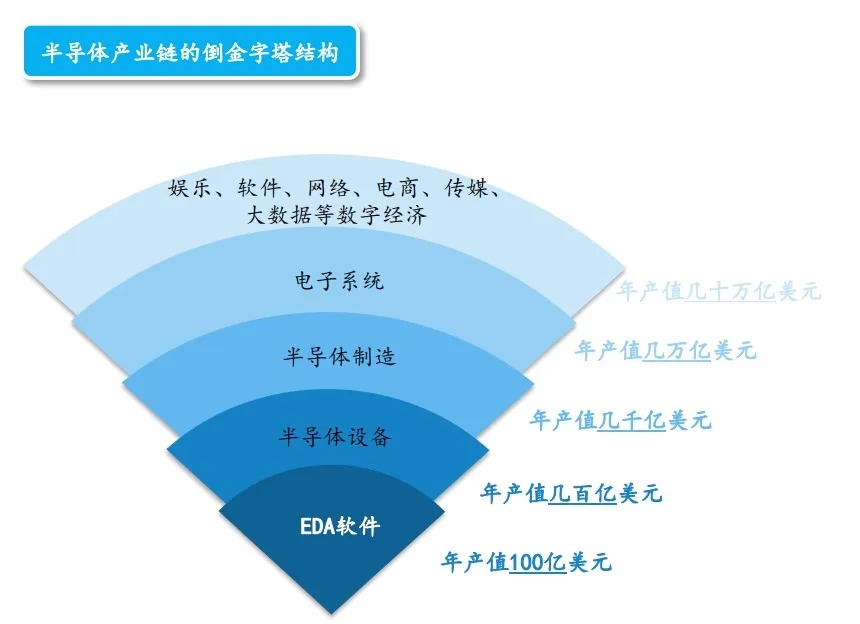

这也就是为啥整个EDA产业规模也就一百多亿美元，但它能撬动数万亿美元的电子产业链。
加州大学之前的一个测算说，如果没有EDA，设计费用则会扩大近200倍，按3nm芯片接近10亿美元的设计和开发费用，要是没EDA，能直接飙到2000亿美元，顶得上整个小米集团的市值了都。
所以说， EDA是半导体行业最高杠杆的工具，也是美国这次下狠手的七寸所在。
而EDA这碗饭，目前基本被三家美国公司，（新思科技）、（铿腾电子）和被西门子收购的 （现 EDA）牢牢端在手里。
这哥仨加起来，占了全球90%以上的市场份额，在中国市场的市占率更是超过75%。
美国对EDA下这么狠的手，也是因为这仨在江湖上的垄断地位。它们一说不卖，国内芯片公司基本就得抓瞎美国人又来搞事，“华为式”的制裁又要扩散了？，短期内几乎找不到可以完全替代的产品。

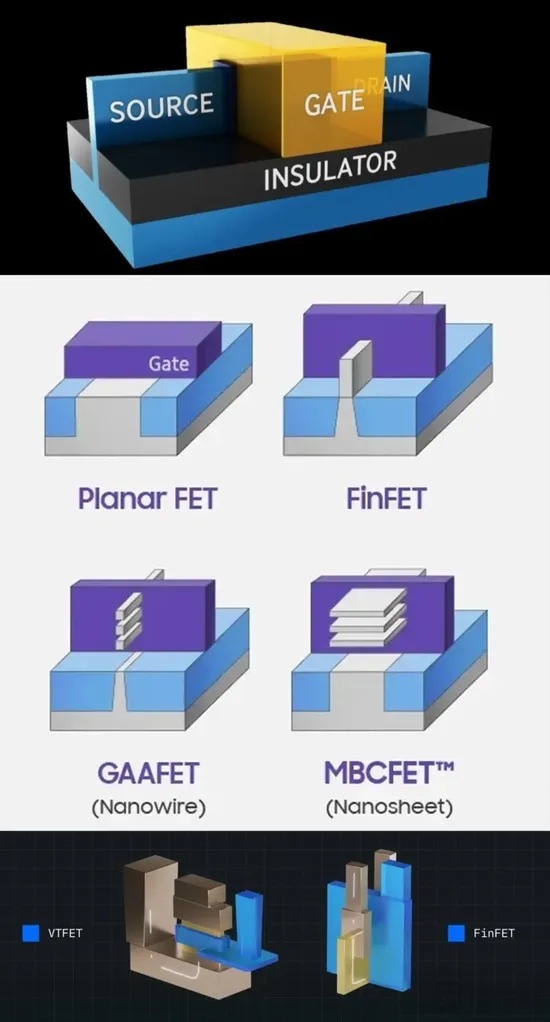

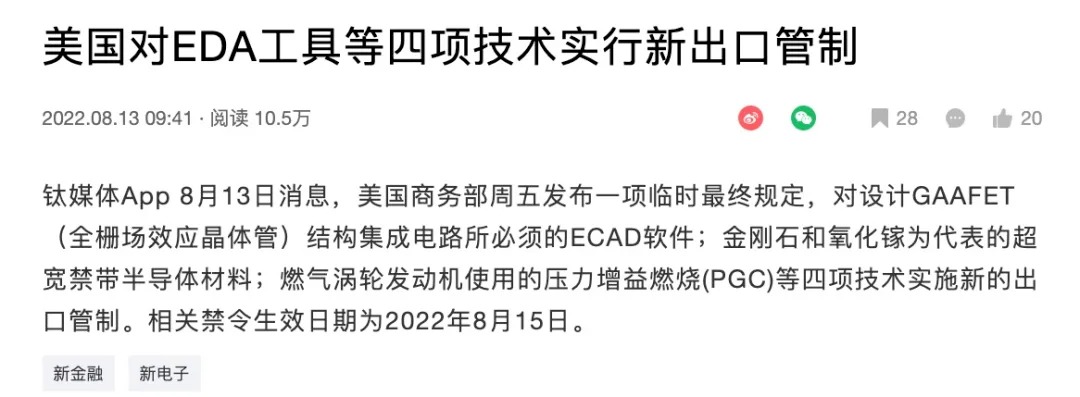

不过，美国人瞄准EDA发力来搞我们，这倒也不是第一次。2022年开始，美国商务部就针对3nm以下最先进工艺，特别是（全环绕栅极晶体管）这种新架构的设计工具。
目标很明确，就是阻止中国在顶尖芯片技术上突破。
但魔高一尺道高一丈，台积电的架构3nm工艺，正好不在的限制范围内，于是不少国内企业就抓住这个窗口期，设计出了一批理论性能很强的芯片。
小米玄戒O1在2021年立项，2024年流片，正好在更严厉的禁令下来前，通过台积电的窗口期实现了量产。
搞笑的是，当时主力探索架构的三星美国人又来搞事，“华为式”的制裁又要扩散了？，最后没搞出来3nm，流片率极低。
然而，美国在2025年6月这波禁令，来了个釜底抽薪。
具体来说，这次引入了算力（比如你芯片算力超过8TOPS）和双向带宽（比如超过150GB/s）这两个硬杠杠，再加上更严格审查机制。
这招毒就毒在，它直接打破了以往基于“几纳米”制程的界限。不管你用的是几nm工艺，只要你最终芯片的整体性能做得太强，照样可能触碰红线，被拉入管制清单。
打个比方，这就好比以前人家只管你做菜用的锅（先进制程），现在直接看你端出来的饭好不好吃，特别是硬菜，好吃就犯规。
某种意义上，这记重拳，对咱们国家正在大力发展的智能汽车、高性能计算（比如AI训练和推理芯片）、先进服务器等领域，构成了实实在在的精准打击。
首当其冲的自然是那些追求极致性能的高端芯片。比如高性能手机SoC、AI芯片、以及用于高级别智能驾驶的高算力AI芯片，都成了这次禁令的重点关照对象。
相比之下，消费电子芯片，比如中低端手机SoC、智能家居控制芯片、普通物联网设备的MCU等，由于其算力需求和带宽通常低于管控阈值，暂时还能在全球市场上相对自由地流通和设计，这算是禁令之下怎么看手机使用几年了?，尚存的一丝喘息空间。

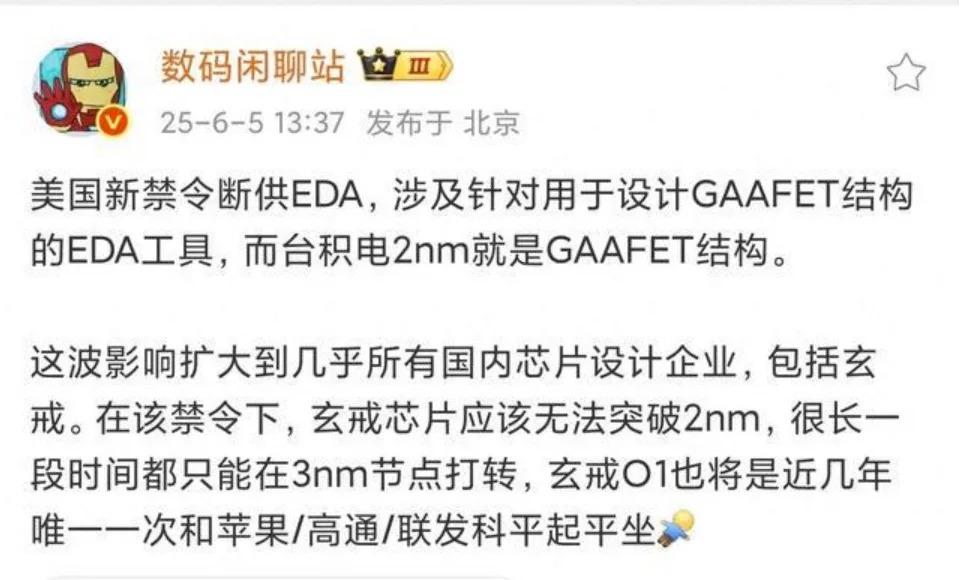

对小米来说，目前台积电3nm工艺生产的玄戒O1似乎受禁令影响不会特别大怎么看手机使用几年了?，但接下来要使用台积电2nm工艺，应该就很难了。
不过，在这样高压的技术围堵的同时，国产EDA行业也并非无力突围。
说到底，EDA的核心本质上是用先进的算法和模型，模拟、分析和优化复杂电路行为。 国际EDA巨头之所以强大，很大程度上是因为他们起步早，通过几十年的发展，积累了海量的工艺数据、丰富的客户案例和成熟的算法库。但“早”不代表永远领先，后来者也并非没有机会。
再说了，我国本身的EDA软件起步其实也不晚，早在1993年就开始研发熊猫系统。现在像华大九天、广立微、概伦电子这些企业也比较出色，陆续上市了都。
这些龙头企业资源集中起来，形成合力，再加上政策与资本持续输血，做大做强还是很有希望的。
实话说，2022年EDA禁令开始，到现在2025年，中国本土EDA产业的发展其实也很牛。甚至在多个关键模块上几乎可以跟三巨头平起平坐。
直接上战绩，就以概伦电子为例，在DTCO（设计与工艺协同优化）这个前沿领域，2024年台积电的5nm工艺验证报告里，人家已经做到了全球领先。其中，它的SPICE建模工具误差率小于1.5%，比三巨头之一家的王牌产品比，误差低了接近一半。
没错，在某个单项上，咱们的国产选手居然把国际冠军给干趴下了。。。除此之外，用了他家DTCO的中芯国际，28nm芯片良率提升了3.2%，三星的3nm 工艺开发周期缩短40%，2024年全球前十大晶圆厂中有7家就用的他家的工具（包括台积电、三星、SK海力士、美光等）。

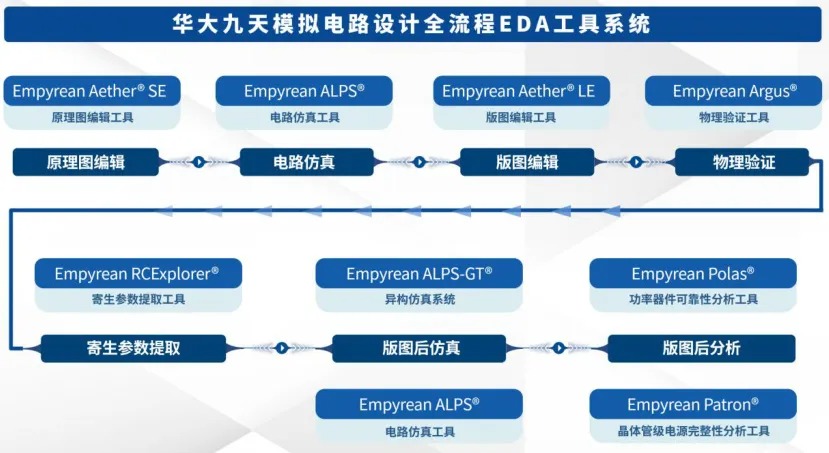

再比如华大九天，在液晶面板（FPD）设计这个领域，它的物理验证工具，凭借着更贴近本土需求的快速迭代和技术创新，硬生生干到了市占率超过50%，成了京东方、TCL华星光电这些国内外主流面板大厂的“Sign-off工具”——就是最终拍板的黄金标准。
而且，它家的模拟电路EDA工具，也已经支持到了5nm的量产工艺。
根据《中国EDA产业白皮书》的数据，全流程的国产EDA解决方案，正在向验证、物理设计、仿真这三大核心阵地发起总攻。EDA市场的国产化率，也从当年可怜的6.24%，顽强爬升到了11.48%。虽然看着还是小，但这怎么说也是咱们这些年从三巨头手里里硬生生抢下来的地盘。
但要提前开香槟赢麻，那确实还有点不太理性。整体来看，国产替代这块的差距依然巨大。目前像这些制程的芯片国产还可以顶上，但像7nm以下的先进制程，离了三巨头的工具还是相当困难。
网传中芯国际工程师匿名吐槽说，甚至“用国产工具设计28nm芯片，验证周期比多3倍，良率还要低15%”。
不过这波最有意思的，还得是资本市场的反应。

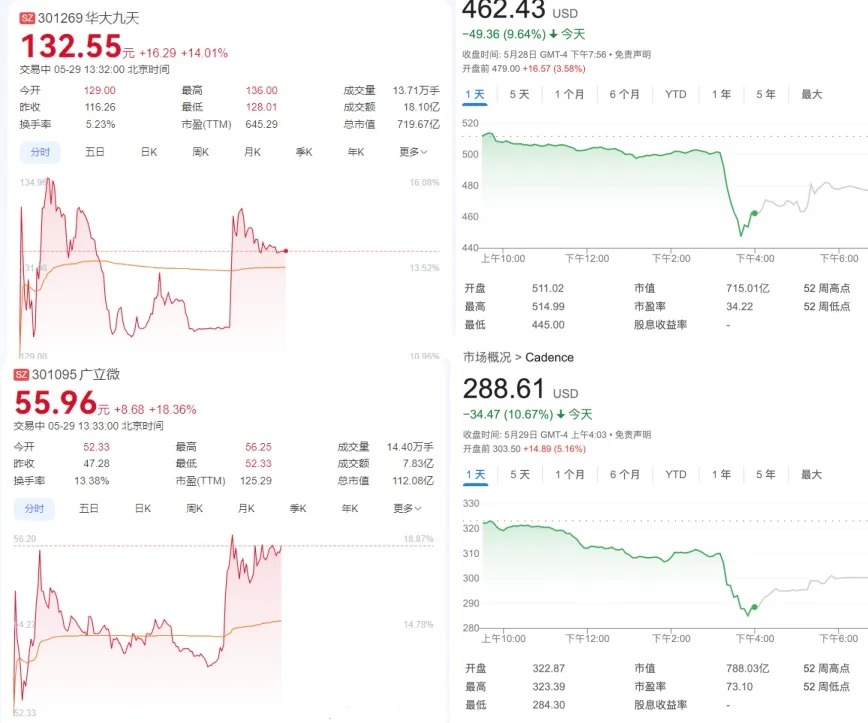

就在美国最新禁令消息传出后，国内本土的几家EDA龙头，比如华大九天、概伦电子的股价，那是不跌反涨，甚至拉出了一波不小的涨幅。而反观大洋彼岸，三家EDA巨头股票却应声下跌，而且跌跌不休。这说明资本市场这帮人精，已经用真金白银投票了，极限施压这招，搞不好伤敌一千，自损八百。
而恐怖的是，有业内人士分析说，三巨头这次一天内跌下的市值，能够吞没所有国产EDA上市公司的市值以及未上市 EDA 公司的估值。
当然反过来，对于被逼到墙角的中国公司来说，这也意味着前所未有的发展机遇和空间。
其实，早在这次禁令之前，就有一些美国媒体反思过，说美国商务部（BIS）的某些禁令，客观上反而刺激了中国半导体产业的野蛮生长，最常举的例子就是华为。
所以，这次EDA禁令升级，已经不是简单的软件断供了，它是全球半导体竞争棋局中的一步“将军”。对中国半导体产业来说，无疑是一场巨大的危机，但也完全可能是一次倒逼自主创新、实现弯道超车的历史机遇。
总之，国产EDA的发展不是一蹴而就的，这是个需要长线投入，有清晰目标的过程。这场仗，注定是场硬仗、持久战。
