01数码管显示电路设计
数码管结构和原理
将七或八只发光二极管巧妙地组合在一个模块上，形成了“8”字形状和小数点，从而实现了数字的显示功能。为了简化电路设计，这些发光管的某一极被共同连接作为一个公共端，这便引出了共阳极和共阴极数码的概念。在共阳极数码管中，所有发光管的正极被汇聚在一起怎么用数码管显示电压，而共阴极数码管则恰好相反。
由于大多数逻辑IC的吸收电流能力超过其输出电流，共阴极数码管成为更受欢迎的选择数码管显示电路的设计与实现详解，因其提供了更多的IC选项。然而，鉴于此次使用的数码管为共阳极类型，我们需采用三级管来驱动公共端。最常用的S9012三级管即可满足需求。
电路实现细节

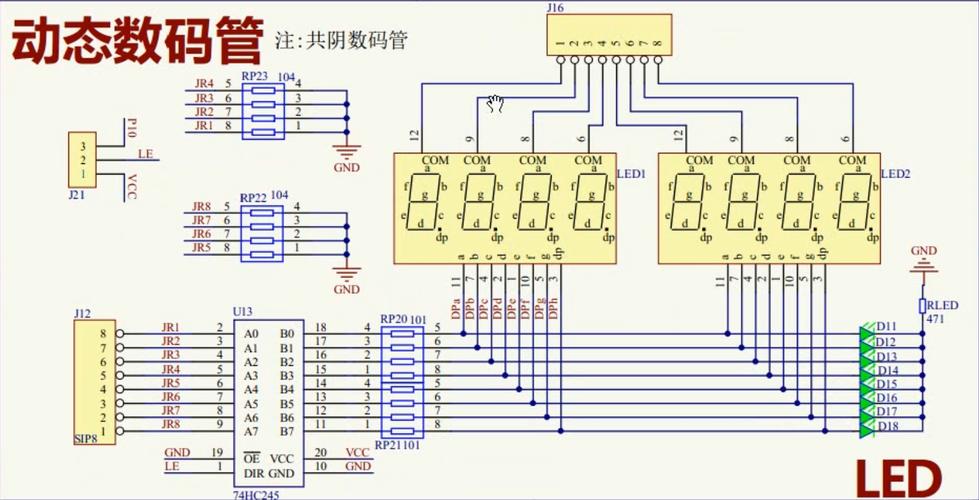

在规划电路时，我们选择了动态扫描显示方式，这是最常用的显示方式。接下来，我们将搭建最基础的电路，并调试出所需元件的参数。
在未连接R2和的情况下怎么用数码管显示电压，我们首先将数码管的一个段直接接地。通过调整R1，当S9012三级管的基极电流为0.21mA时，我们观察到集电极（即数码管）上已经达到了40mA的电流，这证明了三级管的放大能力足够强。接下来，我们接上R2和，并进一步调整R2，以将数码管的电流控制在15mA。这样，在8个段同时点亮的情况下，三极管需要承受的电流将达到120mA。同时，为了确保三极管能够过饱和并减小其负荷，我们再次调整R1，使基极电流维持在2mA。此时，我们测量到集电极与漏极之间的电压约为0.1V。最终，我们确定了R1的阻值为2K，而R2的阻值为240欧姆。
程序设计与应用

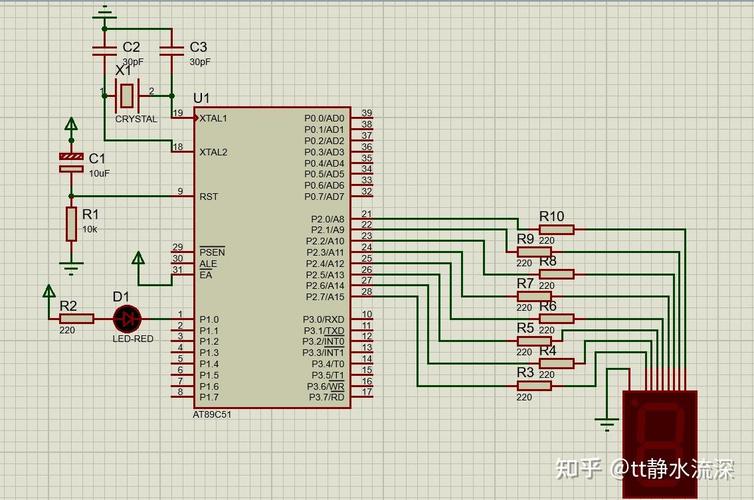

驱动数码管显示电路图
驱动数码管显示程序——查询方式
在这个程序中，我们使用查询方式来驱动数码管进行显示。六位数码管在以0.3秒的间隔进行闪烁，这种方式虽然能够满足基本的显示需求，但可能会占用较多的CPU资源。
程序首先定义了一些必要的变量和数据表，包括位码值表、段码值表以及要显示的字符串等。然后，在主函数中怎么用数码管显示电压，我们通过循环和延迟函数来控制数码管的显示。在每个循环中，我们依次输出位码和段码到相应的端口，并延迟一段时间，然后关闭段码和位码，再次延迟一段时间，以此来实现数码管的闪烁效果。
中断显示程序
采用中断方式驱动数码管显示，同样实现了闪烁效果。在程序中，我们定义了位码和段码数组数码管显示电路的设计与实现详解，以及必要的全局变量和标志位。当中断发生时，根据标志位的状态来点亮或熄灭数码管。此外，我们还设置了定时器来控制闪烁的频率。在主函数中，我们初始化相关端口和定时器，并启动中断。这样，数码管就会在中断的控制下进行闪烁显示。
